La lecture d’un plan d’installation ne s’improvise pas. Que vous soyez un bricoleur souhaitant rénover une pièce ou un futur professionnel, comprendre chaque symbole de schéma électrique est le fondement de la sécurité et de la réussite de vos travaux. Ces pictogrammes forment un langage universel permettant de transcrire une installation complexe sur un support papier ou numérique. Sans cette normalisation, les risques d’erreur de câblage ou de mauvaise interprétation du matériel seraient omniprésents.
Les piliers de la normalisation : pourquoi des symboles universels ?
L’utilisation de symboles standardisés répond à une exigence technique régie par des organismes internationaux. En France, la norme NF C 15-100 fait référence pour les installations domestiques, tandis que les symboles graphiques sont définis par la série IEC 60617 au niveau international.
L’importance de la norme IEC et NF EN
La normalisation garantit qu’un électricien, quel que soit son pays, puisse interpréter un schéma conçu par un bureau d’études tiers. La Commission Électrotechnique Internationale (IEC) et le Comité Européen de Normalisation Électrotechnique (CENELEC) maintiennent ces standards. Adopter ces symboles assure l’interopérabilité des équipements et la pérennité de la maintenance. Si un composant tombe en panne, le schéma reste lisible et compréhensible par le technicien.

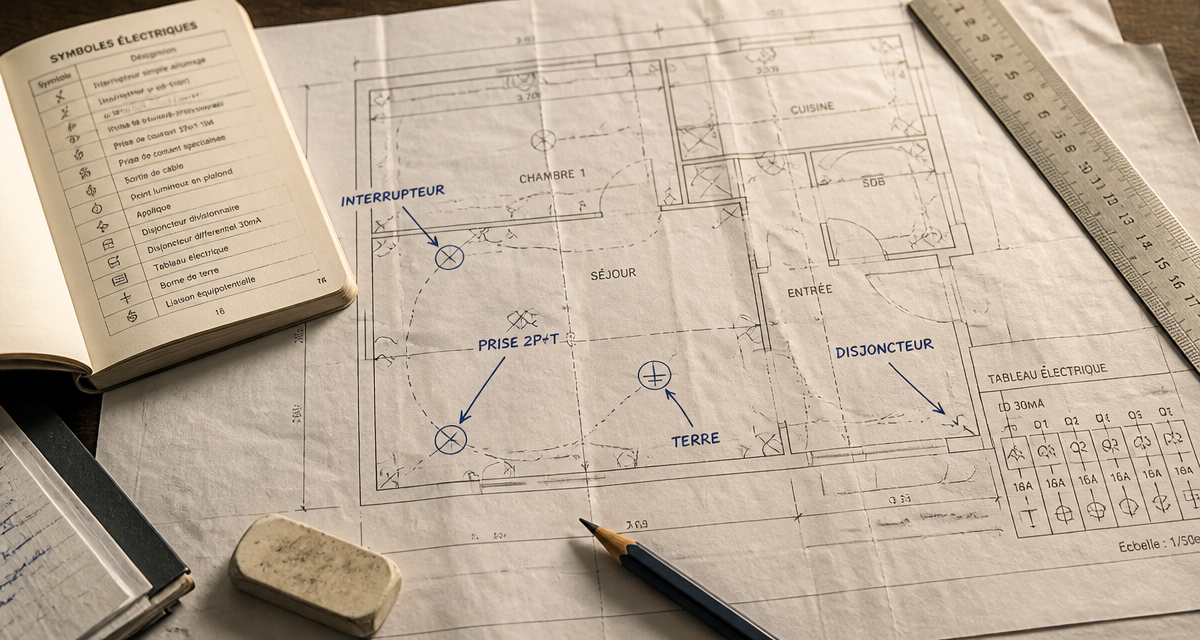

La distinction entre schéma architectural et schéma de câblage
Il est nécessaire de différencier les types de représentations. Le schéma architectural positionne les éléments comme les prises et les interrupteurs sur le plan de la maison. Le schéma unifilaire ou multifilaire se concentre sur les connexions électriques réelles entre les composants dans le tableau électrique et les boîtes de dérivation. Chaque type de schéma utilise des variantes de symboles adaptées à sa fonction.
Tableau exhaustif des principaux symboles électriques
Pour s’y retrouver dans la variété des tracés, voici un récapitulatif des éléments courants sur les plans d’installations résidentielles et industrielles.
| Composant | Description visuelle type | Usage principal |
|---|---|---|
| Interrupteur simple | Cercle avec un trait oblique terminé par un crochet. | Commande d’un point lumineux unique. |
| Prise de courant 2P+T | Demi-cercle avec un trait vertical et un trait horizontal pour la terre. | Raccordement des appareils électroménagers. |
| Disjoncteur | Trait interrompu par un crochet avec un symbole de protection thermique. | Protection des circuits contre les surcharges. |
| Point lumineux | Croix inscrite dans un cercle. | Représentation d’un éclairage (plafonnier, applique). |
| Bouton poussoir | Cercle avec un trait oblique simple sans crochet. | Commande de télérupteur ou de sonnerie. |
| VMC | Cercle avec deux ou trois pales stylisées. | Extraction d’air dans les pièces humides. |
Le décryptage technique : passer le schéma à la loupe
Lire un schéma électrique demande une attention particulière aux détails. Un trait continu gras diffère d’un trait pointillé ou d’une ligne fine. Par exemple, la différence entre un interrupteur va-et-vient et un interrupteur simple se joue sur l’orientation et le nombre de petits traits annexes. De même, la présence d’un chiffre à côté d’un symbole de protection indique souvent le calibre en Ampères, une donnée vitale pour choisir la section des câbles. Ce niveau de précision évite de confondre un circuit de commande à basse tension avec une ligne de puissance, protégeant ainsi le matériel d’une destruction lors de la mise sous tension.
Les symboles de protection et de sécurité
La sécurité est le cœur de tout schéma. Les symboles de protection doivent être identifiés au premier coup d’œil. Le disjoncteur différentiel combine le symbole du disjoncteur classique avec une boucle symbolisant la détection de fuite de courant. Le symbole de la « terre », représenté par trois traits horizontaux de longueurs décroissantes, indique le raccordement de protection qui évite l’électrisation en cas de défaut d’isolement.
L’électronique de puissance sur les schémas
Dans les installations complexes ou industrielles, on rencontre des symboles issus de l’électronique de puissance. La diode, un triangle pointant vers une barre verticale, indique le sens de circulation du courant. La résistance, représentée par un rectangle allongé ou une ligne en zigzag, signale une limitation du courant ou une dissipation thermique. Ces éléments sont essentiels pour comprendre le fonctionnement interne des automates ou des variateurs.
Méthodologie pour lire un schéma sans faire d’erreur
Pour ne pas se perdre dans un plan complexe, suivez une méthode de lecture structurée. Ne tentez pas de tout comprendre d’un seul bloc.
Identifier la source d’alimentation : Repérez toujours l’origine de l’énergie (compteur, transformateur) généralement située en haut ou à gauche du schéma.
Suivre les lignes de distribution : Tracez mentalement le chemin du courant à travers les organes de coupure comme les sectionneurs et les disjoncteurs.
Repérer les récepteurs : Identifiez les éléments qui consomment l’énergie, tels que les moteurs, chauffages ou lampes, en fin de ligne.
Vérifier les légendes : Bien que les symboles soient normalisés, certains concepteurs utilisent des abréviations spécifiques ou des variantes locales.
Les pièges courants et les confusions de symboles
Certains symboles se ressemblent. Le symbole d’un contacteur peut être confondu avec celui d’un relais si l’on ne prête pas attention à la numérotation des bornes. Dans les schémas résidentiels, la distinction entre une prise commandée et une prise classique est parfois subtile, souvent indiquée par un point noir ou une lettre. Une lecture trop rapide peut mener à un câblage erroné, rendant l’installation non fonctionnelle ou dangereuse.
L’évolution vers le numérique et les logiciels de CAO
Les schémas électriques sont désormais dessinés via des logiciels de Conception Assistée par Ordinateur (CAO) comme AutoCAD Electrical ou See Electrical. Ces outils intègrent des bibliothèques de symboles mises à jour selon les dernières normes. L’utilisateur peut cliquer sur un symbole pour obtenir ses caractéristiques techniques, comme la référence constructeur ou la tension nominale. Cependant, la connaissance des bases reste indispensable, car sur le terrain, face à une armoire électrique, vous n’aurez souvent que la version papier du plan pour diagnostiquer une panne.
Conseils pratiques pour mémoriser les symboles
Apprendre ces pictogrammes s’apparente à l’apprentissage d’une langue étrangère. La répétition est la clé. Une astuce consiste à dessiner soi-même des schémas simplifiés de son propre logement. En représentant le circuit de son salon, on mémorise naturellement le symbole de la prise, du plafonnier et de l’interrupteur double. Pour les professionnels, l’utilisation de fiches mémo ou de guides de poche reste une pratique courante, car les normes évoluent et de nouveaux composants, comme les bornes de recharge pour véhicules électriques, ajoutent régulièrement de nouveaux symboles dans le paysage normatif.
