Prise en T ou RJ45 : le branchement ADSL qui évite les erreurs de câble et de port
Pour brancher une prise téléphone ADSL, il faut d’abord identifier le format de la prise murale, puis relier le bon câble au port DSL de la box. Dans la plupart des logements, l’installation se fait sans outil : un filtre ADSL sur une prise en T, un câble RJ11 vers la box, puis quelques minutes d’attente pour la synchronisation.
Identifier la prise avant de brancher la box
Le branchement ADSL passe par les anciens fils de cuivre du téléphone. La prise murale sert donc de point d’entrée entre votre logement et la ligne téléphonique. Avant de raccorder la box, regardez la forme de la prise : c’est elle qui détermine le câble ou l’adaptateur à utiliser.
Prise en T : l’ancien format le plus courant
La prise en T, aussi appelée prise gigogne ou conjoncteur PTT, se reconnaît à sa forme caractéristique en T inversé. Elle équipe encore de nombreux logements anciens. Pour l’ADSL, on y branche généralement un filtre ADSL, puis le câble DSL ou RJ11 fourni avec la box.
Le filtre n’est pas un accessoire décoratif. Il sépare les fréquences utilisées par Internet de celles utilisées par la téléphonie fixe classique. Sans lui, la connexion peut devenir instable, le téléphone peut grésiller ou la box peut avoir du mal à se synchroniser.
Prise RJ45 : le format des logements récents
La prise RJ45 ressemble à une prise réseau rectangulaire. Dans les logements récents ou rénovés, elle peut être reliée à un coffret de communication, parfois conforme à la logique de la norme NF C 15-100. Selon le câblage, cette prise peut transporter le téléphone, Internet local ou d’autres signaux.
Il ne faut pas confondre RJ11 et RJ45. Le RJ11 est le petit connecteur du câble DSL qui va vers la box. Le RJ45 est plus large et sert souvent au réseau Ethernet. Dans certains cas, un câble RJ11 peut s’insérer dans une prise RJ45, mais cela ne garantit pas que la ligne ADSL arrive bien sur cette prise : tout dépend du câblage au coffret.
| Type de prise | Ce qu’il faut utiliser | Point de vigilance |
|---|---|---|
| Prise en T | Filtre ADSL + câble RJ11 | Filtre nécessaire si téléphone fixe analogique présent |
| Prise RJ45 | Câble RJ11 ou adaptateur selon la box | Vérifier que la prise est reliée à la ligne téléphonique |
| Plusieurs prises dans le logement | Tester la prise principale ou le coffret | Une seule prise peut être correctement raccordée à l’ADSL |
Le branchement simple, câble par câble
Une installation ADSL complète repose sur quelques éléments : la prise murale, le filtre si besoin, le câble RJ11, l’alimentation de la box et, éventuellement, un câble Ethernet RJ45 pour relier un ordinateur. Le port à repérer sur la box s’appelle généralement DSL, parfois ADSL ou xDSL.
Sur une prise téléphonique en T

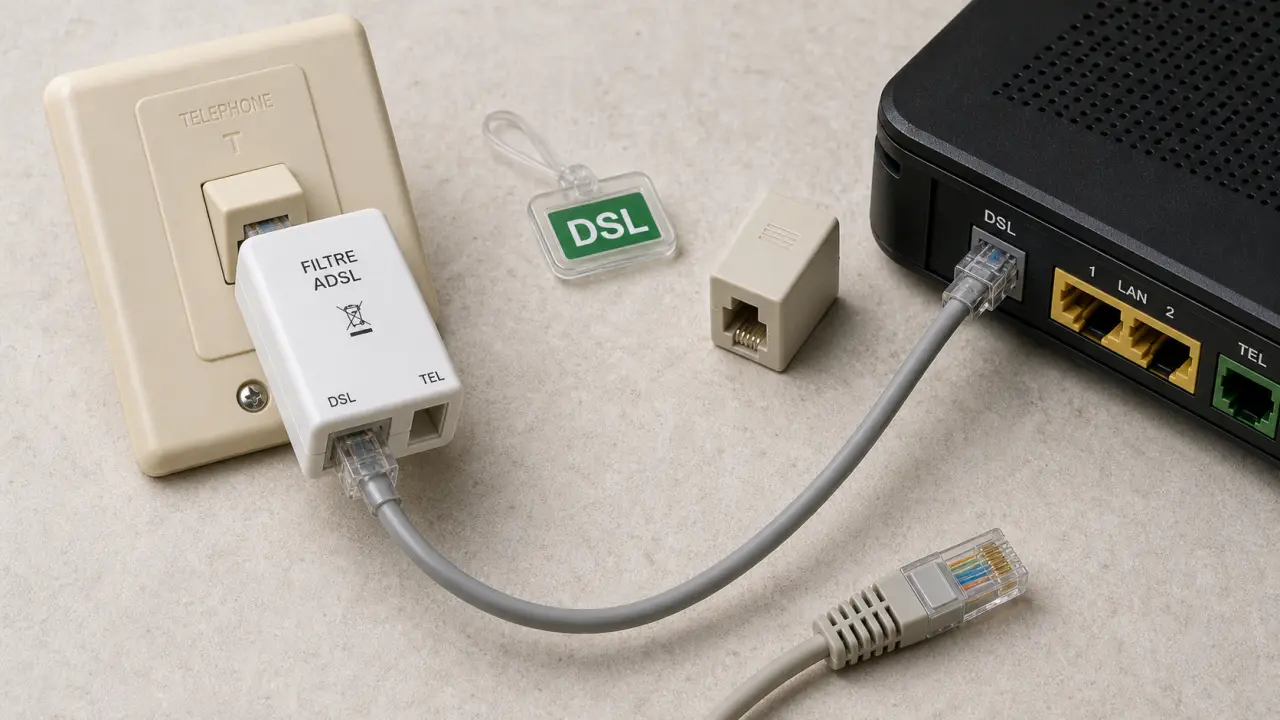

- Branchez le filtre ADSL directement dans la prise murale en T.
- Insérez le câble RJ11 dans la sortie DSL du filtre.
- Branchez l’autre extrémité du câble RJ11 dans le port DSL de la box.
- Raccordez l’alimentation électrique de la box.
- Attendez que le voyant DSL ou Internet devienne fixe.
Si vous utilisez encore un téléphone fixe branché sur la ligne cuivre, il se connecte sur la sortie téléphone du filtre, quand celle-ci est prévue. Si votre téléphone passe par la box, il doit être branché sur le port téléphone de la box, et non directement sur la prise murale.
Sur une prise RJ45 murale
Dans un logement équipé en RJ45, branchez le câble DSL ou RJ11 entre la prise murale compatible et le port DSL de la box. Si la box ou la prise exige un adaptateur, utilisez celui fourni par l’opérateur ou un modèle adapté. Les prises RJ45 reliées au coffret de communication ne sont pas toutes équivalentes : une prise peut être câblée pour le réseau local, une autre pour le téléphone.
Le bon réflexe consiste à commencer près du coffret de communication si le logement en possède un. Si la synchronisation fonctionne à cet endroit mais pas dans le salon, le problème vient probablement du brassage ou du raccordement interne, pas de la box elle-même.
Comprendre le filtre ADSL et les erreurs de port
Une box ADSL ne se branche pas sur un port Ethernet pour recevoir Internet par la ligne téléphonique. Le port Ethernet RJ45 sert à distribuer la connexion vers un ordinateur, une console, un boîtier TV ou un switch. Le signal ADSL, lui, arrive par le port DSL avec un câble RJ11.
Quand le filtre ADSL est-il indispensable ?
Le filtre ADSL est surtout utile avec une prise en T et une ligne téléphonique classique. Il évite que la voix et les données se perturbent. Si l’installation ne comporte plus de téléphone analogique séparé et que la box gère toute la téléphonie, certains opérateurs fournissent un câble ou un adaptateur spécifique qui remplace le filtre classique.
On peut voir le filtre comme une soupape dans une installation sous pression. Il ne crée pas le débit, mais il évite que deux flux se gênent au même endroit. Dans une ligne ADSL, les fréquences Internet et voix cohabitent sur les mêmes conducteurs. Si le filtrage est mauvais, le symptôme n’est pas toujours spectaculaire : microcoupures, souffle dans le combiné, débit irrégulier, voyant DSL qui clignote longtemps. Penser en termes de séparation des flux aide à diagnostiquer plus vite qu’un simple “ça ne marche pas”.
Les confusions les plus fréquentes
- Brancher le câble DSL dans un port Ethernet LAN de la box au lieu du port DSL.
- Utiliser un câble RJ45 réseau en pensant remplacer automatiquement le câble RJ11.
- Installer un filtre ADSL sur une prise qui n’est pas reliée à la ligne active.
- Brancher la box sur une rallonge téléphonique ancienne ou abîmée.
- Confondre téléphone branché sur la prise murale et téléphone branché sur la box.
Si vous devez intervenir sur le câblage mural, restez prudent. Une ligne téléphonique fonctionne en courant faible, mais certaines mesures mentionnent environ 48 V en courant continu, avec une tension plus élevée lors de la sonnerie, autour de 80 V et parfois plus de 100 V en pointe sur appel entrant. Pour un simple branchement de box, il n’est normalement pas nécessaire de toucher aux fils internes.
Vérifier la synchronisation et dépanner sans tout démonter
Une fois la box branchée, elle doit se synchroniser avec la ligne. Ce délai peut prendre 2 à 5 minutes. Pendant ce temps, le voyant DSL clignote souvent. Quand il devient fixe, la ligne est reconnue ; l’accès Internet peut ensuite s’activer quelques instants après selon le modèle de box.
La checklist rapide si le voyant DSL reste éteint ou clignote
- Redémarrez la box électriquement et attendez la fin du cycle.
- Vérifiez que le câble est bien dans le port DSL, pas dans un port LAN ou WAN.
- Testez un autre câble RJ11 si vous en avez un.
- Essayez une autre prise téléphonique du logement.
- Retirez les rallonges, multiprises téléphoniques et adaptateurs non indispensables.
- Sur prise en T, remplacez le filtre ADSL si vous en possédez un autre.
- Consultez l’interface ou l’application de la box pour voir si la ligne est détectée.
Un redémarrage simple règle une part importante des incidents domestiques. Des contenus d’assistance évoquent 60 à 70 % des problèmes résolus par redémarrage de la box. Cela ne répare pas une ligne coupée, mais cela élimine les blocages logiciels, les négociations DSL incomplètes et les erreurs temporaires après installation.
Quand appeler l’opérateur ou un technicien
Si aucune prise ne permet la synchronisation, si la ligne vient d’être activée, ou si le voyant DSL ne devient jamais fixe après plusieurs essais, contactez l’assistance de l’opérateur. Le défaut peut venir de la ligne cuivre, du raccordement extérieur, du coffret de communication ou d’une activation incomplète.
Un professionnel devient utile si vous devez remplacer une prise murale, reprendre un câblage interne ou transformer une prise en T en RJ45. Pour le téléphone sur RJ45, les bornes centrales 4 et 5 sont souvent mentionnées. Pour les anciennes prises en T, selon les modèles et les sources techniques, on rencontre des repères de câblage comme les bornes 1 et 3 ou 3 et 4. Cette variation explique pourquoi il vaut mieux vérifier le schéma de la prise plutôt que raccorder au hasard.
Remplacer une prise en T ou préparer la suite
Remplacer une prise en T par une RJ45 peut rendre l’installation plus propre et plus compatible avec les équipements récents, surtout si vous rénovez. Une prise murale RJ45 coûte souvent autour de 5 à 10 €, tandis qu’un adaptateur T vers RJ11 se trouve autour de 3 €. Pour une intervention complète, certains tarifs observés se situent autour de 50 à 80 € pour un installateur, avec une moyenne d’environ 75 € pour la pose d’une prise avec fournitures.
Avant d’engager des travaux, vérifiez toutefois si la fibre optique est disponible à votre adresse. Le réseau cuivre se ferme progressivement avec un horizon de 2030. Si vous êtes éligible à la fibre, il peut être plus pertinent d’investir dans un bon emplacement pour la box fibre, un brassage RJ45 propre ou un meilleur Wi-Fi plutôt que dans une rénovation centrée uniquement sur l’ADSL.
Pour une installation ADSL immédiate, gardez une règle simple : prise murale identifiée, câble RJ11 sur port DSL, filtre ADSL si prise en T et besoin de séparation voix/data, puis attente du voyant fixe. Si ces quatre points sont corrects, vous avez éliminé la majorité des erreurs de branchement avant même d’appeler l’assistance.
