Identifier le circuit dédié à la production d’eau chaude sur un tableau électrique est essentiel pour la maintenance, la gestion de la consommation ou une intervention d’urgence. Bien que la densité des modules puisse rendre cette tâche complexe, reconnaître le symbole du chauffe-eau est une compétence accessible. Entre les pictogrammes de robinets, les vagues stylisées et les acronymes techniques comme ECS, ce guide vous aide à décrypter votre installation avec précision.
Quels sont les différents symboles du chauffe-eau sur un tableau électrique ?
Il n’existe pas de norme universelle unique, mais plutôt des conventions adoptées par les fabricants comme Schneider, Legrand ou Hager. Selon l’ancienneté de votre installation et la marque de vos disjoncteurs, le marquage varie.
Le pictogramme du robinet ou des vagues
C’est le symbole le plus courant sur les tableaux récents. Il représente un robinet stylisé d’où s’écoule une goutte d’eau, ou parfois des vagues horizontales enfermées dans un rectangle. Ce visuel indique que le disjoncteur protège le circuit de l’eau chaude sanitaire. Ce pictogramme est souvent présent sur les autocollants fournis avec le coffret électrique.
L’acronyme ECS et les mentions textuelles
Dans les installations tertiaires ou plus anciennes, vous rencontrerez fréquemment l’abréviation ECS, pour « Eau Chaude Sanitaire ». Il arrive également que l’électricien ait apposé une étiquette manuscrite ou imprimée avec la mention « Chauffe-eau », « Cumulus » ou « Ballon » directement sous la manette du disjoncteur concerné.
Le symbole spécifique du contacteur jour/nuit
Si vous bénéficiez d’un tarif heures creuses, le module clé est le contacteur jour/nuit, reconnaissable à sa manette à trois positions. Les symboles associés sont :
I ou ON pour la marche forcée, AUTO pour le fonctionnement automatique selon les signaux du réseau, et 0 ou OFF pour l’arrêt complet de l’alimentation du ballon.
Comment identifier le disjoncteur du chauffe-eau sans symbole ?
Si les étiquettes sont absentes ou effacées, une approche méthodique permet de localiser le circuit sans risque. La structure d’un tableau électrique suit une logique de distribution où chaque fil relie les organes de protection aux équipements.
Pour isoler le circuit du chauffe-eau, observez le calibre des disjoncteurs. Le chauffe-eau est un appareil puissant qui nécessite un circuit dédié. Cherchez un disjoncteur de 20 Ampères (20A), la norme standard pour un ballon domestique. Si vous repérez un module de 20A situé à proximité immédiate d’un contacteur jour/nuit, il s’agit quasi certainement de celui de votre cumulus.
En cas de doute, procédez par élimination. En journée, hors heures creuses, basculez le contacteur suspect en « Marche forcée ». Si vous entendez un léger clic ou si votre compteur électrique affiche une hausse de la consommation instantanée, vous avez identifié le bon module. Marquez immédiatement ce disjoncteur avec un feutre ou un autocollant pour éviter de répéter cette opération.
Différences entre disjoncteur 20A et contacteur
Il est fréquent de confondre les éléments qui gèrent le chauffe-eau. Pourtant, ils remplissent des fonctions distinctes.
| Élément | Calibre habituel | Fonction principale | Symbole visuel |
|---|---|---|---|
| Disjoncteur divisionnaire | 20A (parfois 25A) | Protection contre les surcharges | Vagues, robinet ou « ECS » |
| Contacteur jour/nuit | 25A | Gestion du déclenchement horaire | Positions I, AUTO, 0 |
| Disjoncteur de commande | 2A | Protection de la bobine | Marqué « C2 » ou « Commande » |
Le disjoncteur de 20A est l’organe de sécurité : s’il se déclenche, c’est généralement le signe d’un défaut sur la résistance du ballon ou d’une fuite d’eau sur la partie électrique. Le contacteur, lui, gère le confort et les économies. Si votre eau reste froide alors que le disjoncteur 20A est en position haute, le problème provient probablement du contacteur ou du signal transmis par le fournisseur d’énergie.
Conseils de sécurité et entretien du repérage
Un tableau électrique bien identifié est le premier rempart contre les accidents. La norme NF C 15-100 impose un repérage clair de chaque circuit. Si vos symboles sont illisibles, intervenez rapidement.

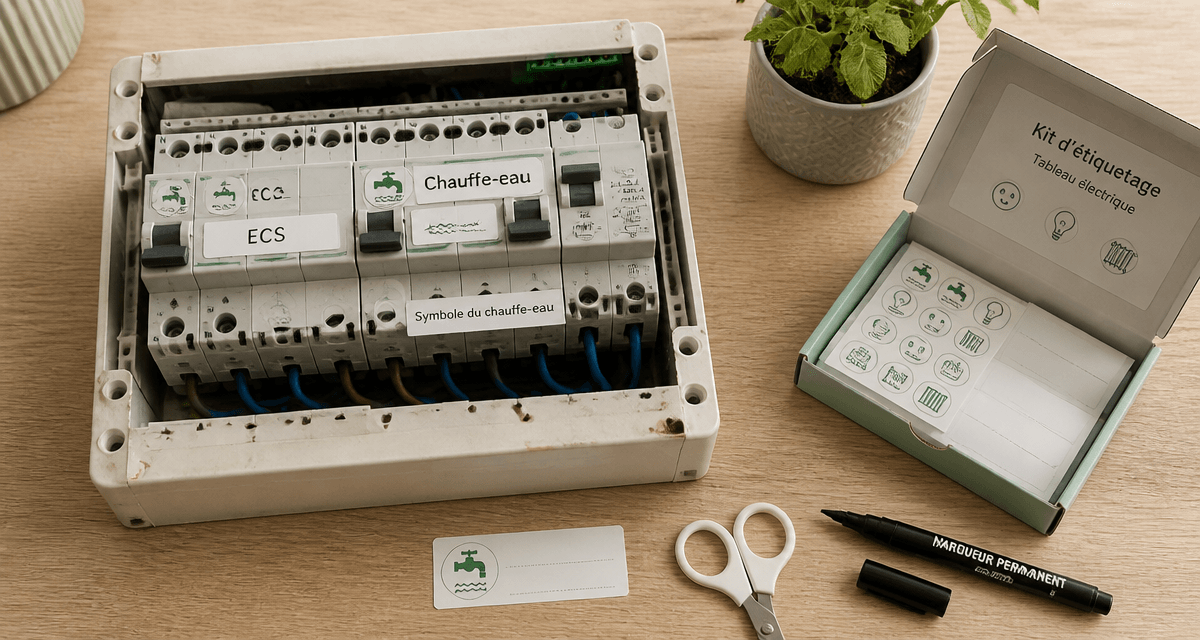

Utilisez des kits d’étiquetage : Pour un coût modique, vous trouverez en magasin de bricolage des planches d’autocollants comprenant les pictogrammes standardisés : chauffe-eau, plaques de cuisson, prises ou éclairage. Ces étiquettes résistent à la chaleur du tableau et conservent leur lisibilité dans le temps.
Vérifiez la position des manettes : En temps normal, les disjoncteurs doivent être orientés vers le haut (ON). Pour le contacteur jour/nuit, la position normale est « AUTO ». Si la manette repasse systématiquement de « I » à « AUTO », c’est le signe que votre contacteur reçoit correctement l’ordre de basculement du réseau.
Pour toute intervention sur le ballon, comme le remplacement de l’anode ou de la résistance, coupez le disjoncteur 20A portant le symbole du chauffe-eau, ainsi que le disjoncteur différentiel en tête de ligne. Un marquage propre vous évitera de travailler sous tension, une erreur fréquente dans les tableaux mal entretenus.
