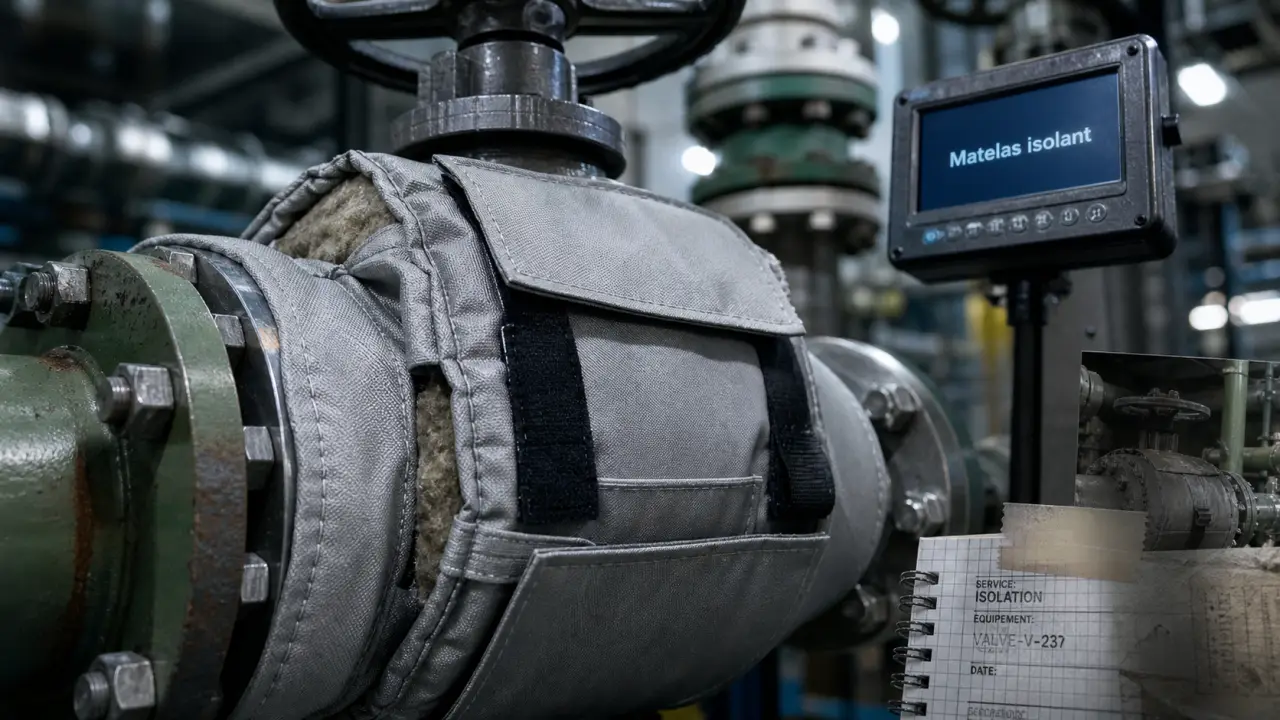

Vannes, brides et purgeurs : le matelas isolant thermique qui réduit les pertes sans bloquer la maintenance
Sur une installation industrielle, les pertes de chaleur ne viennent pas seulement des longues tuyauteries. Elles se concentrent souvent sur les points singuliers, comme les vannes, brides, purgeurs, pompes, filtres ou échangeurs. Le matelas isolant thermique répond à ce besoin : il enveloppe les équipements difficiles à calorifuger avec une solution souple, démontable et adaptée aux contraintes du site.
Son intérêt est double. Il limite les déperditions thermiques, donc les consommations d’énergie, tout en laissant les équipes accéder rapidement aux organes techniques lors des opérations de maintenance. Pour un exploitant, un responsable énergie ou un service travaux, le bon choix dépend surtout de la température, du fluide, de l’environnement et du niveau de démontabilité attendu.
Un matelas isolant thermique, c’est quoi exactement ?
Un matelas isolant thermique est une enveloppe textile technique conçue pour isoler une pièce chaude, froide ou exposée à des variations de température. Contrairement à un calorifuge rigide, il se présente sous forme souple et amovible. Il est généralement composé de tissus techniques cousus avec un fil adapté aux températures visées, d’un garnissage isolant et d’un système de fermeture.
Le garnissage peut être constitué de laine de roche, de laine de verre ou de nappes aiguilletées selon le niveau de performance recherché. L’enveloppe extérieure, elle, se choisit en fonction de l’environnement : polyester, PVC, tissu de verre, PU, silicone, PTFE, aramide, silice ou encore Nextel® pour les usages exigeants. Certaines configurations peuvent intégrer des cordons chauffants, notamment pour répondre à des besoins de maintien en température ou de hors-gel.
Souple, démontable et souvent sur-mesure
La grande différence avec une isolation classique tient à la démontabilité. Un matelas peut être ouvert, retiré, puis remis en place après intervention. Les fixations varient selon la zone : sangles, rabats velcro, crochets, boucles, œillets ou boutons pression. Cette conception évite de détruire l’isolant à chaque contrôle, purge ou remplacement d’organe.
Le sur-mesure devient indispensable lorsque la pièce présente une géométrie complexe : volant de vanne, presse-étoupe, couvercle, brides déportées, tubulures, instrumentation ou accessoires proches. Le relevé de cotations permet alors d’obtenir un matelas ajusté, avec les découpes, rabats et ouvertures nécessaires. Pour des formes simples ou peu complexes, un matelas thermique plat peut suffire, à condition que le contact et le recouvrement restent corrects.
Où l’installer pour obtenir un vrai gain thermique ?
Les matelas d’isolation thermique sont particulièrement utiles sur les points singuliers industriels. Ces zones créent des ruptures dans la continuité du calorifuge : une canalisation peut être bien isolée sur plusieurs mètres, puis perdre beaucoup d’énergie au niveau d’une vanne non protégée. C’est souvent là que le retour sur investissement est le plus visible.
Les équipements les plus concernés
Les applications courantes couvrent les vannes, brides, purgeurs, pompes, filtres, échangeurs à plaques, cuves, trous d’homme, barillets vapeur, siphons en queue de cochon et réseaux de tuyauterie. On les retrouve sur des réseaux de vapeur, d’eau chaude, d’eau surchauffée, de fluides organiques ou de fluides caloporteurs.
L’objectif n’est pas seulement de couvrir une pièce chaude. Il s’agit de traiter un pont thermique, de stabiliser une température de process, de réduire l’échauffement ambiant ou de protéger le personnel contre les risques de brûlure. Dans certains locaux techniques, la pose de matelas peut contribuer à une réduction de la température ambiante jusqu’à 7°C, ce qui améliore les conditions d’intervention et limite la fatigue thermique.
Les cas à regarder avec prudence
Toutes les pièces ne doivent pas être isolées de manière automatique. Certains organes nécessitent une surveillance visuelle, une dissipation thermique ou un accès permanent. Les zones soumises à des fuites fréquentes, à des agressions chimiques, à une atmosphère ATEX ou à des contraintes mécaniques particulières doivent être étudiées avant fabrication. Le matelas doit protéger sans masquer un défaut critique ni gêner le fonctionnement de l’équipement.
On peut voir un réseau thermique comme un mur : les tuyaux bien calorifugés sont les rangées régulières, mais chaque vanne non isolée agit comme une brique manquante. La chaleur ne s’échappe pas de façon uniforme, elle trouve les faiblesses, les angles, les jonctions, les passages autour des organes de manœuvre. Cette lecture aide à prioriser les travaux : mieux vaut traiter d’abord les discontinuités très exposées que renforcer indistinctement des zones déjà performantes.
Les critères qui orientent le choix du bon matelas
Un matelas isolant ne se choisit pas uniquement à partir d’une dimension. Sa performance dépend de l’ensemble du système : tissu, garnissage, épaisseur, couture, fixation, exposition et température réelle de fonctionnement. Un devis sérieux doit donc partir d’un relevé précis et, si nécessaire, de calculs thermiques adaptés.
Température, fluide et environnement
La température d’utilisation est le premier critère. Les installations peuvent couvrir des plages très larges, de -40°C à 1200°C selon les matériaux et les applications. Certains textiles techniques permettent de travailler sur des températures jusqu’à 1100°C, mais ils ne se justifient pas sur un simple réseau d’eau chaude. À l’inverse, une enveloppe insuffisamment résistante se dégradera rapidement sur vapeur ou fluide organique très chaud.
Le type de fluide influence aussi l’épaisseur et la résistance thermique attendue. Un réseau vapeur, un réseau d’eau surchauffée et un réseau de fluide organique n’ont pas les mêmes contraintes. L’environnement compte tout autant : intérieur sec, extérieur exposé aux UV et intempéries, zone humide, ambiance corrosive, projections chimiques, proximité maritime ou local très poussiéreux.
| Critère | Ce qu’il influence | Exemples de choix techniques |
|---|---|---|
| Température | Tenue du tissu, fil de couture, garnissage | Laine minérale, silice, aramide, tissu de verre |
| Environnement | Résistance aux UV, intempéries, produits agressifs | PVC, silicone, PTFE, PU selon exposition |
| Maintenance | Fréquence de démontage et rapidité d’accès | Velcro, sangles, boucles inox, boutons pression |
| Géométrie | Ajustement, recouvrement, absence de pont thermique | Sur-mesure pour vannes complexes, plat pour formes simples |
Fixation et ergonomie de pose
Un bon matelas doit être simple à poser, mais impossible à confondre lors du remontage. Sur une installation comportant de nombreux points singuliers, le repérage, le sens de pose et la cohérence des fermetures évitent les erreurs. Une fixation mal pensée peut créer un jour, comprimer l’isolant au mauvais endroit ou rendre la maintenance plus lente qu’avant.
Pour les équipes terrain, la légèreté, la propreté à l’usage et la résistance aux manipulations répétées sont essentielles. Le meilleur matelas n’est pas seulement celui qui affiche la meilleure résistance thermique sur fiche technique, c’est celui qui reste bien en place, se démonte sans outil complexe et revient correctement autour de l’équipement après intervention.
Les bénéfices mesurables : énergie, sécurité, maintenance
L’avantage le plus évident est la réduction des pertes thermiques. Sur un réseau, les économies globales peuvent atteindre 12% à 24% selon l’état initial, le nombre de points singuliers traités et les conditions d’exploitation. Pour une vanne, les économies d’énergie peuvent aller jusqu’à 540€ sur une année de fonctionnement. Le retour sur investissement observé se situe souvent entre 6 et 18 mois.
Ces gains énergétiques ont aussi un effet environnemental, car moins de pertes signifie moins d’énergie consommée pour maintenir le process à température. Sur des réseaux de chaleur, de vapeur ou de fluides caloporteurs, chaque pont thermique traité contribue à améliorer le rendement global.
Une protection concrète pour les opérateurs
La sécurité anti-brûlures est un bénéfice immédiat. Les surfaces métalliques chaudes peuvent représenter un risque lors des rondes, purges, interventions de maintenance ou opérations de réglage. En réduisant la température de contact, le matelas limite les accidents et améliore le confort autour des équipements.
Il peut aussi participer au hors-gel sur des installations sensibles, notamment lorsque la température extérieure ou l’arrêt temporaire du process expose certains organes au froid. Dans ce cas, l’isolation peut être associée à une stratégie de maintien en température, avec ou sans cordon chauffant selon le besoin.
Une maintenance moins coûteuse à long terme
Un calorifuge non démontable finit souvent abîmé après plusieurs interventions. Il est découpé, mal repositionné ou laissé ouvert, ce qui recrée des pertes thermiques. Le matelas isolant évite ce cycle de dégradation : il accompagne la vie de l’installation au lieu de s’opposer aux contraintes de maintenance.
Cette logique est particulièrement intéressante sur les organes inspectés régulièrement : vannes de régulation, purgeurs, filtres, échangeurs ou brides sensibles. Le coût ne doit donc pas être analysé seulement à l’achat, mais sur la durée : temps d’intervention, remplacement d’isolant, pertes évitées et disponibilité de l’équipement.
CEE, devis et passage à l’action : ce qu’il faut vérifier
Les matelas d’isolation thermique peuvent entrer dans une démarche de Certificats d’Économie d’Énergie, notamment via l’opération IND-UT-121 pour l’isolation de points singuliers sur réseaux industriels. L’intérêt est de réduire le coût des travaux grâce à une prime CEE, sous réserve de respecter les conditions applicables.
Les exigences de résistance thermique varient selon la température moyenne du réseau : pour un réseau d’eau chaude, la résistance thermique doit être supérieure ou égale à 1,5 m2.K/W à 50°C ; pour un réseau d’eau surchauffée, supérieure ou égale à 1,2 m2.K/W à 70°C ; pour un réseau de vapeur, supérieure ou égale à 1 m2.K/W à 100°C ; pour un réseau de fluide organique, supérieure ou égale à 1 m2.K/W à 120°C.
Les informations utiles pour un devis fiable
Avant de demander une proposition, il est utile de rassembler quelques éléments : type d’équipement, dimensions, température de service, fluide transporté, emplacement intérieur ou extérieur, contraintes d’accès, fréquence de maintenance et éventuelles exigences de sécurité. Des photos de la pièce et de son environnement facilitent aussi la préconisation.
Un fabricant ou un spécialiste du calorifugeage pourra ensuite proposer une solution adaptée : matelas sur-mesure, matelas plat, choix du tissu, épaisseur du garnissage, type de fermeture et options éventuelles. Pour les projets éligibles, le dossier CEE doit être anticipé avant les travaux afin de sécuriser la démarche administrative et financière.
Le bon réflexe consiste donc à raisonner par usage plutôt que par simple produit. Un matelas isolant thermique performant est celui qui réduit les pertes, protège les opérateurs, résiste à l’environnement et reste compatible avec les gestes de maintenance. C’est cette combinaison qui transforme un accessoire textile en véritable levier d’efficacité énergétique.
