Installer un nouveau système de chauffage électrique améliore le confort thermique de votre foyer. Le raccordement d’un appareil ne s’improvise pas. Au-delà de la fixation murale, la partie électrique exige une rigueur absolue pour garantir la sécurité des occupants et la pérennité de l’installation. Que vous remplaciez un ancien convecteur ou que vous installiez un radiateur à inertie, comprendre le rôle de chaque conducteur et respecter les normes de protection est indispensable.
Les fondamentaux de la sécurité et la norme NF C 15-100
Avant de manipuler vos outils, il est impératif de respecter le cadre réglementaire qui régit les installations électriques en France : la norme NF C 15-100. Cette norme est une obligation légale pour assurer la protection contre les risques d’incendie et d’électrocution.
Le circuit dédié : une règle non négociable
Un radiateur électrique ne doit jamais être branché sur une prise de courant classique. Il doit disposer de son propre circuit, partant directement du tableau électrique jusqu’à la sortie de câble murale. Cette configuration évite les surcharges sur les circuits domestiques, qui ne sont pas dimensionnés pour supporter la puissance continue d’un appareil de chauffage.
Protection au tableau de répartition
Chaque ligne de chauffage doit être protégée par un disjoncteur divisionnaire dont l’ampérage est adapté à la puissance cumulée des appareils, généralement 16A ou 20A. En amont, l’installation doit être protégée par un interrupteur différentiel de 30 mA. Ce dispositif coupe le courant instantanément en cas de fuite d’électricité.
Le câblage doit utiliser des conducteurs d’une section de 2,5 mm². Cette épaisseur de cuivre permet au courant de circuler sans échauffement excessif, même lors des longues périodes de chauffe hivernales. Utiliser une section inférieure, comme du 1,5 mm², pour un radiateur puissant est une erreur grave pouvant mener à la fonte des isolants et à un départ de feu.
Identifier et préparer les fils électriques

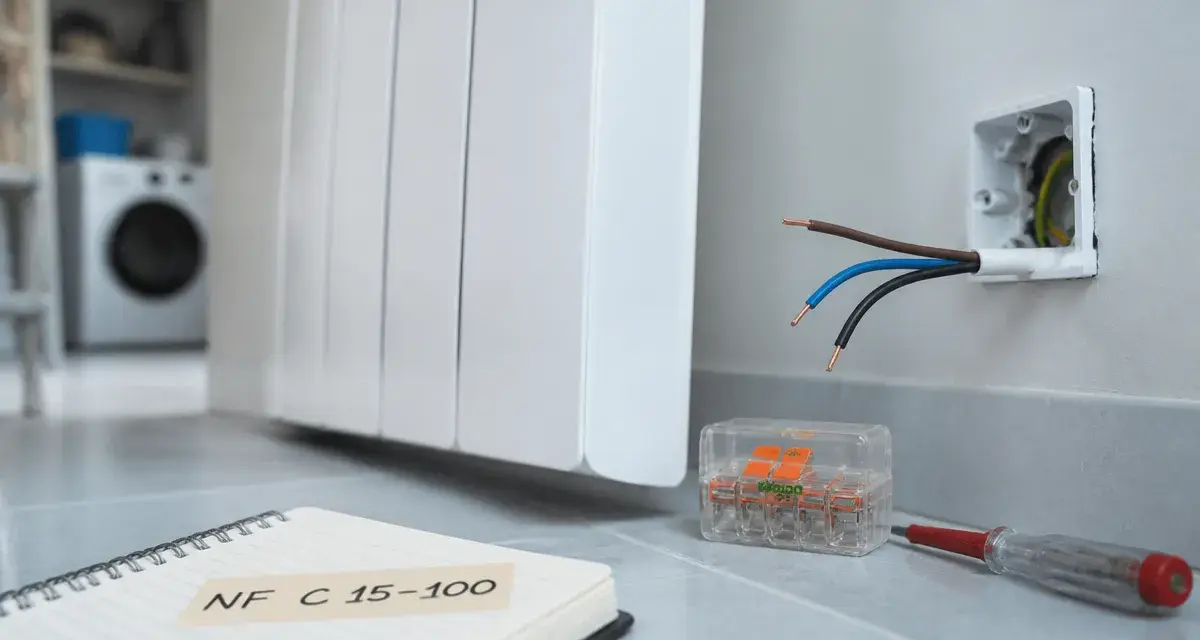

Lorsque vous retirez le cache de votre sortie de câble murale, vous identifiez plusieurs fils colorés. Bien que les codes couleurs soient standardisés, une vérification reste prudente.
Le fil Bleu est le Neutre, il permet le retour du courant. Le fil Marron, Rouge ou Noir est la Phase, il apporte l’électricité. Le fil Vert et Jaune est la Terre, il évacue les courants de fuite. Enfin, le fil Noir, souvent seul, est le fil pilote. Il ne transporte pas de puissance mais des ordres de commande comme Confort, Eco ou Hors-gel, si vous utilisez un gestionnaire d’énergie.
Le cas particulier de la double isolation (Classe II)
Beaucoup de radiateurs modernes sont des appareils de Classe II. Ils possèdent une isolation renforcée et ne nécessitent pas de raccordement à la terre. Si votre radiateur neuf ne possède que deux fils, bleu et marron, ainsi qu’un fil pilote noir, ne branchez pas le fil vert et jaune de votre mur. Isolez le fil de terre mural avec un connecteur automatique et laissez-le au fond du boîtier d’encastrement.
L’organisation interne d’un boîtier de connexion électrique demande de la méthode. Chaque conducteur doit trouver sa place sans contrainte. La courbure des fils est essentielle : un câble trop plié peut voir son isolant se fragiliser avec le temps ou ses connexions se desserrer sous l’effet des micro-vibrations. En disposant les fils de manière arquée, en respectant leur rayon de courbure naturel, vous créez une structure stable qui dissipe mieux la chaleur résiduelle.
Le tutoriel de branchement étape par étape
La manipulation de l’électricité demande de la méthode. Suivez ces étapes dans l’ordre pour une installation sereine.
1. Coupure du courant et vérification
La première étape consiste à couper le disjoncteur dédié au chauffage sur votre tableau électrique. Une fois cela fait, utilisez un testeur de tension au niveau des fils muraux pour confirmer l’absence totale de courant. Ne vous fiez jamais uniquement à la position du levier du disjoncteur.
2. Fixation du support mural
Avant de raccorder, fixez la console du radiateur au mur. Utilisez des chevilles adaptées à la nature de votre cloison, qu’il s’agisse de placo, de brique ou de béton. Utilisez un niveau à bulle pour garantir une horizontalité parfaite, car un radiateur de travers peut nuire à la bonne circulation de l’air chaud.
3. Raccordement des conducteurs
Dénudez les fils sur environ 10 mm si nécessaire. Utilisez des connecteurs automatiques, type Wago, pour relier les fils du radiateur à ceux du mur. Reliez le bleu avec le bleu, la phase (marron ou rouge) avec la phase, et le fil pilote noir avec le noir si votre installation en possède un. Si vous n’utilisez pas de gestionnaire de chauffage centralisé, le fil pilote noir du radiateur doit rester libre. Attention : ne branchez jamais le fil pilote sur le fil de terre ou sur le neutre, cela endommagerait l’électronique de l’appareil.
4. Fermeture et mise en service
Une fois les raccordements effectués, replacez délicatement les fils dans le boîtier d’encastrement. Fixez la sortie de câble, la plaque décorative qui maintient le câble du radiateur et évite tout arrachement accidentel. Accrochez le radiateur sur son support, rétablissez le courant et testez la mise en marche.
Erreurs fréquentes et situations particulières
Même avec de la bonne volonté, certaines erreurs de débutant peuvent compromettre l’installation. Les identifier permet de les éviter.
Inverser la Phase et le Neutre
Bien que sur beaucoup d’appareils de chauffage simple, une inversion phase/neutre n’empêche pas le fonctionnement, elle est techniquement incorrecte et peut être dangereuse sur des appareils électroniques sophistiqués. Respectez toujours les couleurs : le courant doit être coupé par le thermostat sur le fil de phase.
Négliger le serrage des connexions
Une vis mal serrée dans un domino crée une résistance de contact. Cela provoque un échauffement localisé, cause principale des incendies d’origine électrique. Si vous utilisez des dominos classiques, tirez légèrement sur chaque fil après serrage pour vérifier sa tenue. Les connecteurs automatiques sont souvent préférables car ils exercent une pression constante sur le fil.
Installer un radiateur dans une salle de bain
Le branchement dans une pièce d’eau est soumis à des volumes de sécurité stricts. Un radiateur électrique doit généralement être installé en Volume 2 ou hors volume, être de Classe II et protégé par un dispositif différentiel 30 mA. La sortie de câble doit être placée de manière à ce qu’aucune projection d’eau directe ne puisse l’atteindre.
En conclusion, brancher un radiateur électrique est une opération accessible si l’on respecte scrupuleusement les règles de section de câble et de protection différentielle. Si votre installation électrique est ancienne, que les couleurs de fils ne correspondent pas aux standards actuels ou que vous avez un doute sur la capacité de votre tableau électrique, sollicitez un électricien professionnel. La sécurité de votre foyer est la priorité.
