Borne L et retour lampe : le branchement d’un interrupteur simple Legrand sans erreur

Pour remplacer ou installer un interrupteur simple Legrand, l’essentiel est de comprendre le rôle des deux fils à raccorder : la phase arrive sur la borne L, le retour lampe repart vers le point lumineux sur la borne 1. Avant toute manipulation, coupez le courant au disjoncteur général et vérifiez l’absence de tension avec un testeur adapté.

Comprendre le rôle de l’interrupteur simple avant de brancher

Un interrupteur simple commande un seul point lumineux depuis un seul endroit. C’est le cas le plus courant dans une petite chambre, un cellier, un couloir court ou un WC : une pression allume, une autre éteint. Chez Legrand, le principe de câblage reste le même sur les gammes courantes d’interrupteurs simples, même si le design, la plaque de finition ou le mode de fixation peuvent varier. Le point essentiel reste toujours le même : une arrivée de phase et un retour lampe.

Simple allumage ou va-et-vient : ne pas confondre

La confusion vient souvent du fait que certains mécanismes se ressemblent visuellement. Pourtant, l’usage n’est pas identique. Un interrupteur simple sert à commander une lampe depuis un seul point. Un va-et-vient permet de commander le même éclairage depuis deux endroits, par exemple en haut et en bas d’un escalier. Il utilise généralement des fils supplémentaires appelés navettes.

Si votre installation comporte trois fils ou plus dans la boîte d’encastrement, ne concluez pas trop vite qu’il s’agit d’un simple allumage. Il peut y avoir un repiquage, un ancien montage ou un va-et-vient. En cas de doute sur l’identification des conducteurs, mieux vaut demander l’avis d’un électricien. Un repère fiable vaut toujours mieux qu’un branchement approximatif.

Sécurité et matériel : la préparation qui évite les erreurs

Le branchement d’un interrupteur semble simple, mais il reste une intervention sur un circuit électrique. La première étape n’est donc pas de sortir le tournevis, mais de sécuriser la zone. Coupez le courant au disjoncteur général, pas seulement à l’interrupteur concerné, puis vérifiez l’absence de tension dans la boîte d’encastrement. Cette vérification évite une erreur de diagnostic et réduit le risque dès le début.

Les outils utiles pour travailler proprement

Préparez le matériel avant de démonter l’ancien appareillage. Vous aurez généralement besoin d’un tournevis isolé, d’une pince à dénuder, d’un testeur de tension, du mécanisme d’interrupteur Legrand, de son support si nécessaire et de la plaque de finition compatible. Selon la boîte d’encastrement, la fixation peut se faire à vis ou à griffes.

• Un testeur de tension pour contrôler que le circuit est bien hors tension.
• Une pince à dénuder pour préparer les conducteurs sans les blesser.
• Un tournevis adapté aux vis de fixation et aux bornes si le modèle n’est pas automatique.
• Un interrupteur simple Legrand compatible avec votre boîte et votre plaque.
• Une lampe ou ampoule fonctionnelle pour le test final.

Identifier phase, retour lampe, neutre et terre

Dans un branchement classique d’interrupteur simple, seuls deux fils principaux se connectent sur le mécanisme : la phase et le retour lampe. La phase est souvent rouge ou marron, mais la couleur ne suffit jamais à elle seule, surtout dans une installation ancienne ou modifiée. Le retour lampe peut être d’une autre couleur, à l’exception du bleu réservé au neutre et du vert-jaune réservé à la terre. Il faut donc regarder le rôle du conducteur, pas seulement sa couleur.

Le neutre et la terre ne se branchent normalement pas sur l’interrupteur simple : ils vont au luminaire. Le neutre alimente la lampe en complément de la phase commutée, et la terre assure la protection des équipements qui en ont besoin. Si vous trouvez un fil bleu ou vert-jaune dans la boîte, ne l’utilisez pas comme retour lampe sans vérification sérieuse. Une identification prudente évite les inversions et les mauvaises surprises au moment de la remise sous tension.

Brancher les fils sur un interrupteur simple Legrand

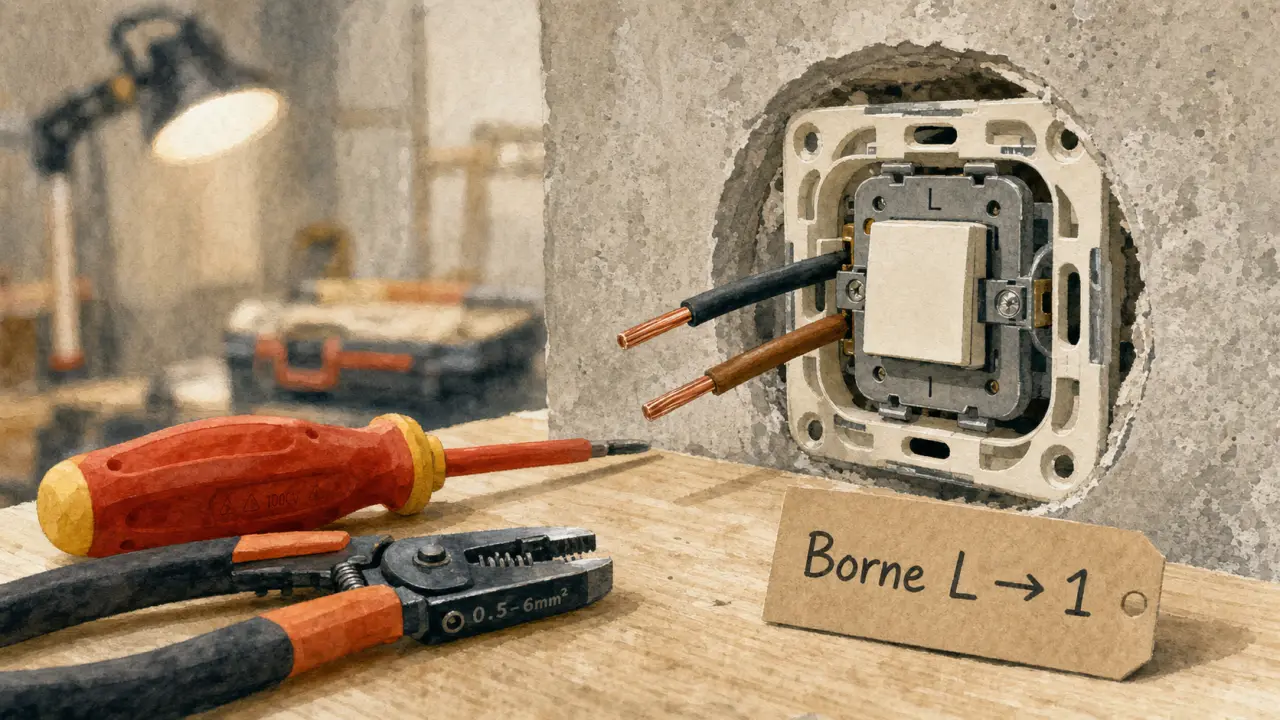

Une fois le courant coupé et les conducteurs identifiés, le raccordement est direct. Sur un interrupteur simple Legrand, la borne L reçoit la phase. La borne 1 reçoit le retour lampe, c’est-à-dire le fil qui repart vers le luminaire. Ce duo est la base du montage : 1 borne L, 1 borne 1, 2 fils principaux à connecter. Tant que cette logique est respectée, le branchement reste lisible et facile à contrôler.

Le schéma de principe à garder en tête

Le mécanisme ne fait qu’ouvrir ou fermer le passage de la phase. Si les conducteurs sont tassés derrière lui, si les fils se croisent ou si la gaine écrase les connexions, le problème n’est pas seulement esthétique. Un câblage propre, avec des brins bien insérés et une longueur de fil raisonnable, facilite les contrôles ultérieurs et limite les faux contacts lorsque vous remettez l’ensemble en place. C’est un point simple, mais décisif.

Les étapes de raccordement

1. Coupez le courant au disjoncteur général.
2. Vérifiez l’absence de tension avec un testeur.
3. Démontez l’ancien interrupteur en repérant les fils avant de les retirer.
4. Dénudez les conducteurs sur la longueur adaptée au mécanisme, sans entamer le cuivre.
5. Insérez la phase dans la borne L.
6. Insérez le retour lampe dans la borne 1.
7. Tirez légèrement sur chaque fil pour vérifier qu’il est bien maintenu.
8. Replacez les fils dans la boîte sans forcer ni plier brutalement les conducteurs.
9. Fixez le mécanisme, posez la plaque de finition, puis remettez le courant.

Sur certains modèles Legrand, les bornes sont automatiques : le fil rigide s’insère directement et se bloque. Sur d’autres, un serrage par vis peut être présent. Dans les deux cas, le cuivre doit être correctement engagé, sans partie dénudée apparente en dehors de la borne. Un contact franc, propre et stable reste la meilleure garantie de bon fonctionnement.

Tester l’installation et diagnostiquer les problèmes courants

Après la remise sous tension, testez l’interrupteur plusieurs fois. La lampe doit s’allumer et s’éteindre franchement, sans clignotement anormal ni bruit au niveau du mécanisme. Si rien ne se passe, coupez à nouveau le courant avant de rouvrir l’appareillage. Le contrôle doit rester méthodique, même quand le branchement semble évident.

Si la lampe ne s’allume pas

Commencez par les causes simples : ampoule défectueuse, disjoncteur non réarmé, mauvais contact dans la douille. Si ces points sont corrects, revenez au câblage. La phase doit bien être sur L et le retour lampe sur 1. Une inversion phase-retour lampe peut parfois laisser penser que l’interrupteur fonctionne, mais elle complique le diagnostic et rend l’installation moins lisible pour une future intervention. Reprendre le branchement proprement évite souvent de chercher trop longtemps la panne.

Si le mécanisme force dans la boîte

Un interrupteur mal logé peut finir par tirer sur les fils. Avant de visser, rangez les conducteurs en courbes souples au fond de la boîte d’encastrement. Évitez de comprimer les connexions derrière le mécanisme. Si la boîte est trop peu profonde ou trop encombrée, il peut être nécessaire d’adapter le matériel ou de faire reprendre l’installation. Le bon montage doit rester facile à refermer, sans contrainte sur les conducteurs.

Gardez aussi en tête la puissance supportée. Un interrupteur simple de 10A accepte typiquement jusqu’à 2300W. C’est largement suffisant pour un éclairage domestique classique, mais cette limite doit être respectée si l’interrupteur commande plusieurs points lumineux ou une charge particulière. Ce repère permet de vérifier la cohérence entre l’appareil et l’usage prévu.

Choisir le bon modèle Legrand et savoir quand appeler un pro

Legrand propose plusieurs gammes d’interrupteurs, avec des finitions et mécanismes adaptés à différents intérieurs. Le bon choix dépend surtout de votre installation existante : boîte d’encastrement, mode de fixation, type de plaque, couleur souhaitée et besoin réel de commande. Pour un simple allumage, inutile de choisir un montage va-et-vient si vous ne commandez la lampe que depuis un seul endroit. Mieux vaut rester sur un modèle simple et cohérent avec le circuit en place.

Les critères pratiques avant achat

Vérifiez la compatibilité entre le mécanisme, le support et la plaque de finition. Si vous remplacez un ancien interrupteur, démontez la façade hors tension pour observer la profondeur de la boîte et le type de fixation. Les gammes Legrand sont appréciées pour leur disponibilité et leur cohérence esthétique, mais il faut rester attentif aux références : un mécanisme, une plaque et un support ne sont pas toujours interchangeables entre toutes les séries. Un contrôle rapide avant achat évite un retour de matériel inutile.

• Choisissez un interrupteur simple si un seul point de commande suffit.
• Prévoyez un va-et-vient si la lampe doit être commandée depuis deux endroits.
• Respectez l’intensité indiquée sur le mécanisme, généralement 10A pour un interrupteur simple.
• Évitez les adaptations improvisées avec des fils trop courts, abîmés ou mal identifiés.

Appelez un électricien si les couleurs de fils ne correspondent pas aux usages habituels, si vous trouvez plusieurs conducteurs non identifiés, si le circuit déclenche au tableau, ou si l’installation se situe dans une zone sensible comme une salle de bain. Un branchement propre doit être simple à comprendre, stable mécaniquement et cohérent avec le circuit d’éclairage. En cas de doute, le bon réflexe reste de faire vérifier l’ensemble avant de refermer.
