Installer un circuit va-et-vient est une intervention classique en électricité domestique. Ce montage permet de contrôler un point lumineux depuis deux endroits distincts, offrant un confort pratique dans les couloirs, les escaliers ou les grandes chambres. Bien que ce câblage puisse paraître complexe en raison de la multiplication des fils, il repose sur une logique de pontage rigoureuse. Maîtriser ce branchement garantit une installation fluide, sécurisée et conforme aux exigences de la norme NF C 15-100.
Les fondamentaux du matériel et de la norme NF C 15-100
Avant de manipuler le moindre conducteur, il est nécessaire de respecter le cadre technique qui régit l’éclairage en France. La norme NF C 15-100 définit les règles de protection des personnes et des biens. Pour un circuit d’éclairage standard, la protection est assurée par un disjoncteur divisionnaire de 16 A maximum, bien que l’usage d’un disjoncteur de 10 A soit fréquent sur le terrain.
La section des fils et le code couleur
Le câblage d’un va-et-vient nécessite l’utilisation de fils conducteurs d’une section de 1,5 mm², dimension calculée pour supporter l’intensité du courant sans échauffement. Le respect des couleurs normalisées évite les erreurs de diagnostic. Le fil bleu est réservé au neutre, tandis que le vert et jaune est dédié à la protection de terre. La phase, qui arrive du tableau, utilise généralement le rouge, le marron ou le noir. Enfin, les navettes, qui assurent la liaison entre les deux interrupteurs, emploient des couleurs comme le violet, l’orange ou le blanc.
Choisir les bons boîtiers d’encastrement
Pour un confort de pose, privilégiez des boîtes d’encastrement d’une profondeur de 40 mm, voire 50 mm si vous prévoyez d’installer des modules domotiques derrière vos interrupteurs. Le diamètre standard de perçage à la scie cloche est de 67 mm. Un boîtier trop étroit rend le raccordement pénible et risque d’écraser les conducteurs, ce qui peut provoquer des faux contacts sur le long terme.

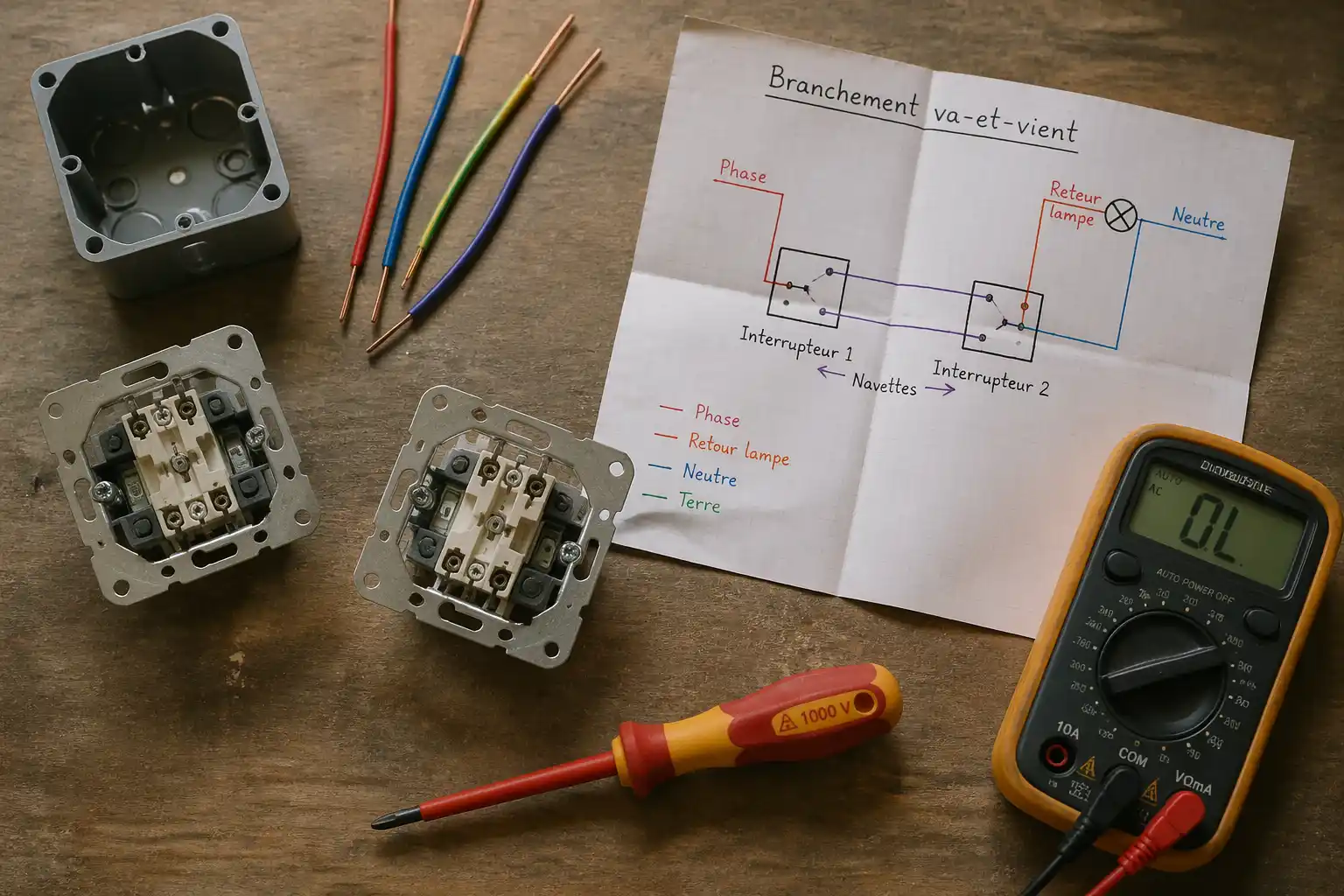

Le schéma de câblage détaillé du va-et-vient
Le principe du va-et-vient repose sur deux interrupteurs spécifiques, appelés inverseurs. Contrairement à un interrupteur simple, ce modèle possède trois bornes : une borne commune, souvent notée L ou marquée d’une couleur rouge, et deux bornes de sortie notées 1 et 2.
Le fonctionnement de la borne L et des navettes
Dans un montage standard, la phase provenant du tableau électrique arrive sur la borne L du premier interrupteur. De ce même interrupteur, deux fils appelés navettes partent des bornes 1 et 2 pour rejoindre les bornes 1 et 2 du second interrupteur. Ce double chemin permet de basculer l’état du circuit, quelle que soit la position du levier précédent. La borne L du second interrupteur accueille le retour lampe, le fil qui alimente directement l’ampoule.
Le choix de l’appareillage influence la durabilité de votre installation. Un interrupteur de qualité, qu’il soit en laiton brossé ou en porcelaine, développe avec les années une patine qui témoigne de son usage quotidien sans perdre en précision mécanique. Contrairement aux plastiques bas de gamme qui jaunissent ou deviennent collants sous l’effet des manipulations répétées, un mécanisme robuste conserve ses qualités. Cette dimension esthétique assure que votre va-et-vient reste un élément fonctionnel et durable sur vos parois.
Le raccordement du neutre et de la terre
Le fil neutre bleu et le fil de terre vert et jaune ne passent jamais par les interrupteurs dans un montage classique. Ils sont reliés directement du tableau électrique ou d’une boîte de dérivation vers le point lumineux. Le neutre permet le retour du courant, tandis que la terre assure la sécurité en cas de défaut d’isolement du luminaire, particulièrement si celui-ci possède une carcasse métallique.
Étapes d’installation : de la préparation à la mise sous tension
La réussite d’un branchement va-et-vient dépend de la précision du geste et de l’organisation. Avant toute intervention, coupez l’alimentation générale au niveau du disjoncteur de branchement et vérifiez l’absence de tension à l’aide d’un multimètre ou d’un VAT.
Passage des fils et préparation des conducteurs
Une fois vos gaines ICTA posées dans les cloisons, tirez vos fils en respectant le schéma établi. Pour chaque interrupteur, laissez environ 10 à 15 cm de fil dépasser de la boîte d’encastrement. Dénudez chaque conducteur sur 11 mm. La plupart des interrupteurs modernes disposent de bornes à connexion automatique : il suffit d’insérer le fil fermement. Si vous utilisez des modèles à vis, serrez fermement sans écraser l’âme en cuivre pour éviter de la fragiliser.
Tableau de raccordement des composants
| Composant | Type de Borne | Couleur de fil conseillée |
|---|---|---|
| Interrupteur 1 (Borne L) | Phase d’entrée | Rouge ou Marron |
| Interrupteur 1 (Bornes 1 & 2) | Navettes | Violet ou Orange |
| Interrupteur 2 (Bornes 1 & 2) | Navettes | Violet ou Orange |
| Interrupteur 2 (Borne L) | Retour lampe | Noir ou Gris |
Vérification et fixation de l’appareillage
Après les raccordements, rangez soigneusement les fils au fond de la boîte d’encastrement en formant une boucle pour éviter de pincer les isolants. Fixez l’interrupteur à l’aide des vis de la boîte. L’utilisation des griffes est proscrite en construction neuve par la norme NF C 15-100, car elles risquent de se desserrer avec le temps et d’endommager les fils. Vérifiez l’horizontalité avec un niveau à bulle avant de clipser la plaque de finition.
Erreurs fréquentes et diagnostics de panne
Certains dysfonctionnements peuvent apparaître lors des premiers tests. Identifier rapidement la source du problème permet d’éviter de démonter inutilement l’installation.
Le symptôme de l’interrupteur maître
Si la lumière ne s’allume que lorsque l’un des deux interrupteurs est dans une position spécifique, vous avez probablement inversé la phase ou le retour lampe avec l’une des navettes. Dans ce cas, un fil de navette est branché sur la borne L, et la phase se retrouve sur la borne 1 ou 2. Vérifiez que le fil d’alimentation arrive bien sur la borne commune L du premier appareil et que le retour lampe part bien de la borne commune L du second.
Absence totale d’allumage
Si rien ne se passe, vérifiez l’ampoule et le serrage des connexions. Une cause fréquente en rénovation est la rupture d’un fil à l’intérieur de la gaine ou une mauvaise connexion dans une boîte de dérivation. Assurez-vous que la hauteur d’installation respecte les recommandations d’ergonomie, entre 0,9 m et 1,3 m du sol, afin que les commandes soient accessibles à tous. Si vous souhaitez ajouter un voyant lumineux, sachez que ces modèles nécessitent souvent l’amenée du fil neutre derrière l’interrupteur. Anticiper le passage de ce fil bleu supplémentaire lors de l’installation initiale évite des travaux ultérieurs.
