Passage de câbles en cloison placo : 3 règles d’or pour une installation conforme à la norme NF C 15-100

L’encastrement des circuits électriques dans les cloisons en plaques de plâtre est une pratique courante, aussi bien en construction neuve qu’en rénovation. Cette installation exige toutefois une rigueur technique précise, dictée par la norme NF C 15-100. Un passage de câble mal réalisé n’est pas seulement un défaut esthétique, il peut fragiliser la structure de la cloison, créer des risques d’incendie ou provoquer un refus de conformité lors du passage du Consuel. Pour réussir vos travaux de passage câble électrique dans cloison placo norme, il est nécessaire de maîtriser la circulation des conducteurs dans le vide de construction tout en respectant les règles de l’art.

Le cadre réglementaire NF C 15-100 : la sécurité avant tout

La norme NF C 15-100 encadre l’ensemble des installations électriques basse tension sur le territoire français. Dans le cas des cloisons sèches, elle définit les modalités de passage des conducteurs pour garantir la protection des biens et des personnes. Le respect strict de ces directives évite les échauffements anormaux des câbles et assure la pérennité de votre installation électrique au fil des années.

Les risques liés à une installation non conforme

Ignorer les préconisations normatives expose votre habitation à des dangers réels. Le risque thermique est le plus fréquent : un câble trop contraint dans une gaine ou en contact direct avec un isolant sans protection peut monter en température, ce qui provoque des courts-circuits ou des départs de feu. Sur le plan juridique, une installation non conforme peut entraîner l’annulation de votre garantie en cas de sinistre. Enfin, pour les particuliers, le passage du Consuel est une étape décisive : toute entorse aux règles de gainage ou de fixation des boîtes d’encastrement entraîne une contre-visite coûteuse et contraignante.

Comprendre le concept de vide de construction

La norme distingue le passage des câbles dans les parois maçonnées de celui effectué dans les vides de construction. Les cloisons en plaques de plâtre sur ossature métallique offrent naturellement cet espace vide. Selon la NF C 15-100, ce volume peut servir au cheminement des circuits, à la condition expresse que les câbles soient protégés par des conduits isolants. Cette protection remplit deux fonctions : elle préserve les fils des arêtes tranchantes des montants métalliques et permet le remplacement ultérieur des conducteurs sans avoir à ouvrir la cloison.

Choisir le bon matériel : gaines et câbles autorisés

Le choix des composants constitue la première étape d’une installation sécurisée. Certains matériaux sont inadaptés aux cloisons sèches et leur usage est proscrit par la réglementation en vigueur.

ICTA vs ICA : les différences pour votre projet

Le conduit de référence pour le passage en cloison placo est la gaine ICTA (Isolant Cintrable Transversalement Annelé). Elle se reconnaît à sa couleur grise standard et sa capacité à reprendre sa forme après une légère déformation. Elle offre une protection mécanique robuste et une résistance efficace à la propagation de la flamme. La gaine ICA est également autorisée, bien qu’elle soit plus souple et présente une résistance moindre à l’écrasement. En revanche, l’usage des gaines ICTL est formellement interdit. Ces gaines lisses ne possèdent pas les propriétés de sécurité incendie requises pour être dissimulées dans des parois inflammables ou des vides de construction.

Tableau des câbles et conducteurs autorisés

Le type de conducteur à insérer dans la gaine dépend de la nature du circuit, qu’il s’agisse d’éclairage, de prises ou de lignes spécialisées. Voici les références conformes à la norme pour une utilisation en cloison intérieure :

Type de câble / conducteur	Désignation normative	Usage recommandé
Fils isolés (H07V-U)	Rigide, section 1.5 ou 2.5 mm², sous gaine ICTA obligatoire.	Usage standard
Câble multiconducteur (U-1000 R2V)	Utilisation sous gaine ICTA en cloison.	Usage standard
Câble souple (H05 VV-F)	Interdit pour le câblage fixe.	Non autorisé
Conducteur sans halogène (H07Z1-U)	Usage spécifique pour les lieux recevant du public.	Usage spécifique

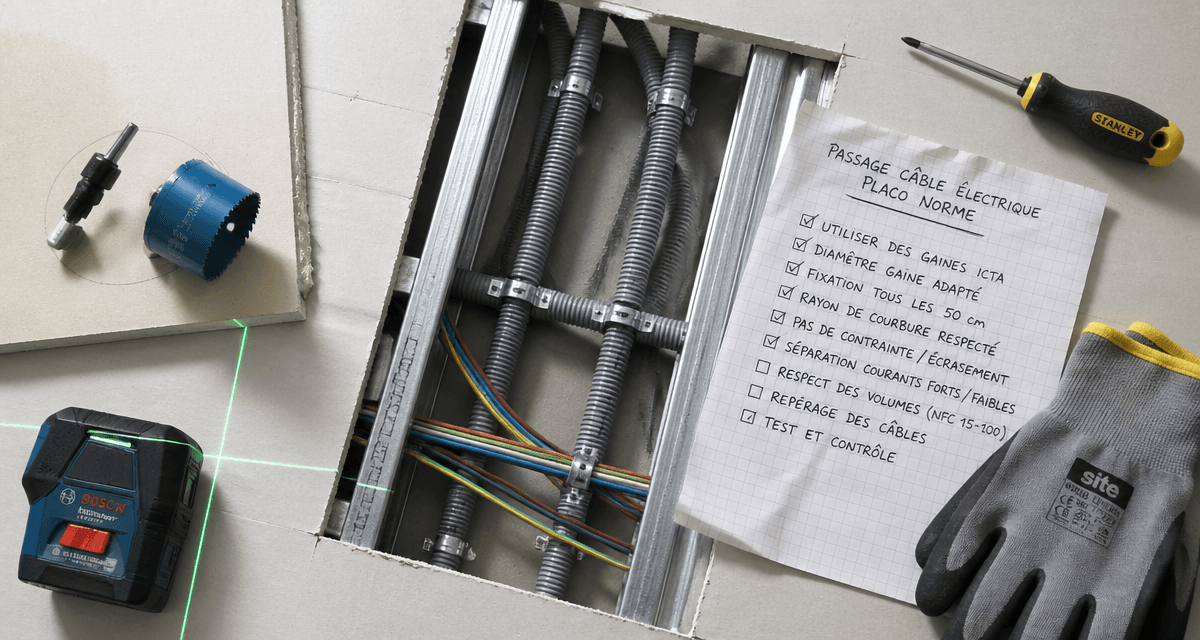

Techniques de passage : circuler entre les montants

Le défi principal lors de la pose d’une installation électrique en placo réside dans le franchissement des obstacles structurels, notamment les montants verticaux et les rails horizontaux qui composent l’ossature métallique.

Le cheminement vertical et horizontal

Il est recommandé de privilégier les parcours verticaux. Les gaines descendent généralement du plafond ou remontent du sol pour atteindre les boîtes d’encastrement. Le passage horizontal est autorisé, mais il doit rester limité pour ne pas affaiblir la structure métallique de la cloison. Les montants en acier possèdent souvent des perforations d’usine prévues pour le passage des gaines. Si vous devez percer un montant supplémentaire, utilisez un emporte-pièce ou une mèche étagée pour éviter les bavures métalliques, qui pourraient cisailler la gaine ICTA à long terme.

L’astuce du guidage magnétique pour les zones complexes

En rénovation, sur une cloison déjà fermée, le passage d’une nouvelle ligne devient parfois complexe. L’utilisation d’un système de guidage par aimant est une technique efficace. Plutôt que de multiplier les trous à la scie cloche, fixez une tête chercheuse métallique au bout d’un tire-fil souple. En faisant glisser un puissant aimant néodyme sur la face extérieure de la plaque de plâtre, vous pouvez piloter la gaine à travers l’isolant ou autour des montants. Cette méthode permet de ressentir précisément l’emplacement des rails métalliques par attraction, évitant ainsi de coincer le passage derrière un montant. C’est une solution chirurgicale qui préserve l’intégrité du support tout en garantissant que la gaine suit le chemin le plus direct.

Les étapes clés pour une mise en œuvre sécurisée

Une installation propre commence par une planification rigoureuse. Avant de percer, coupez le courant et tracez vos axes au niveau laser ou à la règle pour garantir un alignement parfait.

Préparation et perçage à la scie cloche

Le perçage des emplacements pour les boîtes d’encastrement doit être précis. Utilisez systématiquement une scie cloche de diamètre 67 mm, le standard pour les boîtes monoposte. Un perçage propre garantit que les ergots de fixation de la boîte prendront appui sur une surface solide. Si le trou est trop large ou irrégulier, la boîte risque de bouger lors de chaque branchement, créant une fatigue mécanique sur les connexions électriques.

Franchissement des ossatures métalliques et protection

Lorsque la gaine traverse un montant, elle doit être immobilisée pour éviter toute vibration. Dans les installations de qualité, on utilise des œillets de protection en plastique insérés dans les trous des montants. Si vous utilisez des câbles sans gaine, ce qui est déconseillé en cloison creuse pour des raisons de maintenance, la protection contre les arêtes vives devient une obligation absolue. La NF C 15-100 impose que tout conducteur traversant une paroi métallique soit protégé par un fourreau pour prévenir tout risque de coupure de l’isolant par effet de cisaillement.

Erreurs fréquentes et solutions de rattrapage

Certains obstacles imprévus peuvent compliquer le chantier. Savoir les identifier permet d’éviter des solutions de fortune dangereuses pour votre sécurité.

Le piège des isolants thermiques

Forcer le passage d’une gaine dans une cloison remplie de laine de roche ou de polystyrène est une erreur courante. Dans une cloison isolée, le câble dissipe plus difficilement sa chaleur. La norme NF C 15-100 prévoit des coefficients de réduction pour l’intensité admissible des courants lorsque les conduits sont noyés dans des matériaux isolants. Si vous sentez une résistance trop forte, ne tirez pas violemment sur le tire-fil : vous risqueriez d’arracher l’isolant, créant un pont thermique, ou de dénuder le fil sur un montant caché.

La gestion des cloisons alvéolaires et des doublages collés

Le passage dans les cloisons de type « Placoplan » diffère des cloisons sur montants, car il n’existe pas de vide continu. Il faut utiliser les galeries horizontales ou verticales créées par la structure en nid d’abeille. En cas de blocage, l’utilisation d’une aiguille en fibre de verre est souvent nécessaire pour percer les alvéoles internes. Pour les doublages collés, la technique de la saignée dans l’isolant à l’aide d’un fer chauffant est la méthode la plus propre pour passer une gaine ICTA sans décoller le complexe isolant.

Que faire si l’on ne peut pas passer dans la cloison ?

Si la structure est trop encombrée ou si vous risquez de fragiliser un élément porteur, ne forcez pas. La solution de repli consiste à utiliser des goulottes ou des moulures en PVC posées en apparent. Bien que moins esthétique, cette solution est parfaitement conforme à la norme et permet une maintenance simplifiée. Il est préférable d’avoir une goulotte visible qu’un câble endommagé caché derrière une plaque de plâtre, susceptible de provoquer un incident électrique.
