Différentiel type A ou AC : quel choix pour protéger chaque circuit ?
Publié par : Anaëlle Prévost-Castel — Rédactrice spécialisée en bricolage
Entre un différentiel type A et un type AC, le choix dépend des circuits raccordés, pas d’un niveau de gamme. Dans un tableau électrique domestique, le type AC convient à de nombreux usages courants. Le type A est requis pour certains appareils capables de produire des courants continus pulsés en cas de défaut. Une répartition adaptée protège les occupants et contribue au respect de la norme NF C 15-100.
Type A ou type AC : ce que chaque différentiel détecte réellement
Un interrupteur différentiel compare en permanence le courant qui entre dans un circuit avec celui qui en sort. Si une partie du courant s’échappe vers la terre, par exemple à cause d’un défaut d’isolement, l’appareil détecte cette différence et coupe l’alimentation. Avec une sensibilité de 30 mA, il protège les personnes contre les risques d’électrisation et d’électrocution.
Le type de différentiel précise surtout les formes de courant de fuite qu’il sait détecter. C’est cette capacité qui distingue le type AC du type A.
| Critère | Interrupteur différentiel type AC | Interrupteur différentiel type A |
|---|---|---|
| Courants détectés | Courants alternatifs sinusoïdaux | Courants alternatifs et courants continus pulsés |
| Usage principal | Circuits domestiques classiques | Circuits alimentant certains appareils avec électronique de puissance |
| Circuits typiques | Éclairage, prises, radiateurs, four, chauffe-eau | Plaques de cuisson, lave-linge |
| Niveau de couverture | Protection adaptée à de nombreux départs | Détection élargie pour certains défauts |
Pourquoi un appareil peut nécessiter un type A
Les équipements dotés de variateurs, de redresseurs ou d’alimentations électroniques peuvent produire une composante de courant continu pulsé en cas de défaut. Un type AC n’est pas conçu pour détecter cette forme de fuite. Le type A conserve sa capacité de déclenchement dans cette situation. Le choix ne dépend donc pas uniquement de la puissance de l’appareil, mais de son fonctionnement électrique.
Le différentiel ne mesure pas la quantité d’énergie consommée. Il repère un déséquilibre entre le courant entrant et le courant sortant. Si la fuite prend une forme particulière, le dispositif doit pouvoir la détecter. Installer un type A sur le départ concerné revient donc à adapter la protection au signal électrique susceptible d’apparaître, plutôt qu’à remplacer indistinctement tous les appareils du tableau.
Les circuits à placer sous un différentiel type A
La norme NF C 15-100 accorde une attention particulière aux circuits sur lesquels des courants continus pulsés peuvent apparaître. Dans un logement, le type A est notamment prévu pour les circuits spécialisés des plaques de cuisson et du lave-linge. Ces départs doivent être identifiés séparément dans le tableau et protégés par le disjoncteur divisionnaire adapté.
Plaques et lave-linge : les deux cas à retenir
Les plaques électriques ou à induction utilisent une électronique de commande susceptible de produire des défauts que le type A sait détecter. Le lave-linge est également concerné par la présence de composants électroniques et d’une motorisation. Les raccorder sous un simple type AC peut donc conduire à une protection inadaptée, aussi bien lors d’une installation neuve que pendant une rénovation.
D’autres appareils ne relèvent pas automatiquement du type A. Un four, un congélateur, un lave-vaisselle, un chauffe-eau ou des radiateurs électriques sont souvent placés sous un type AC, sauf indication particulière du fabricant ou caractéristique spécifique de l’installation. Il faut donc examiner le circuit concerné plutôt que généraliser le choix à partir du seul appareil.
Une borne de recharge pour véhicule électrique demande une étude attentive. La protection dépend du mode de recharge et du dispositif de détection associé à la borne. Ce cas ne se traite pas comme un circuit domestique classique.
Peut-on remplacer un type AC par un type A ?
Oui, un type A peut remplacer un type AC si son calibre, sa sensibilité et son raccordement sont adaptés au tableau. Il détecte davantage de formes de défauts. En revanche, remplacer tous les types AC sans examiner la répartition des circuits n’apporte pas nécessairement une réponse adaptée. Le choix le plus cohérent consiste à réserver le type A aux départs obligatoires ou techniquement concernés, puis à organiser les autres circuits sous des types AC.
Choisir le bon calibre sans confondre intensité et sensibilité
Le marquage d’un différentiel réunit deux données distinctes. La sensibilité, généralement de 30 mA dans l’habitat, correspond au seuil de fuite qui provoque le déclenchement. Le calibre, exprimé en ampères, indique l’intensité que l’appareil peut supporter en service. Selon les modèles, il peut être de 25 A, 40 A ou 63 A.
40 A ou 63 A : raisonner à partir de la rangée
Un calibre de 40 A ne se choisit pas parce que le différentiel est de type A ou de type AC. Les deux types existent dans plusieurs calibres. Le calibre doit être compatible avec le courant susceptible de traverser l’interrupteur différentiel, en tenant compte de la protection placée en amont et des disjoncteurs installés en aval.
Un modèle de 63 A offre une marge supérieure, mais il ne corrige ni un mauvais raccordement ni une répartition déséquilibrée. Il ne remplace pas non plus l’analyse du dimensionnement réel de la rangée.
- Vérifiez la sensibilité de 30 mA pour la protection des personnes.
- Choisissez le type A ou AC selon les circuits raccordés.
- Déterminez le calibre à partir du dimensionnement réel de la rangée.
- Ne dépassez pas 8 circuits sous un même différentiel.
La limite de huit circuits facilite aussi le dépannage. Lorsqu’un défaut fait déclencher une rangée, une installation bien répartie évite de couper simultanément trop d’usages. Séparer les circuits de cuisine, l’éclairage et une partie des prises permet de conserver certains équipements disponibles en cas de déclenchement.

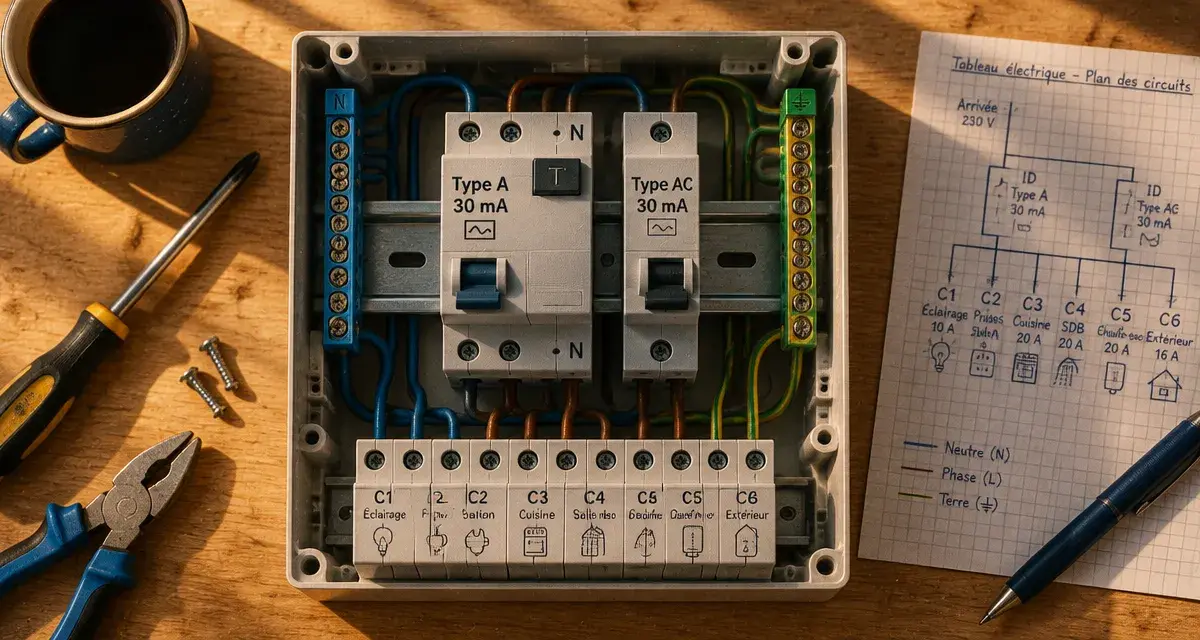

Organiser le tableau pour une protection cohérente
L’interrupteur différentiel se place en tête de rangée dans le tableau électrique, avant les disjoncteurs divisionnaires qui alimentent chaque circuit. Il surveille ainsi l’ensemble des départs situés en aval. Les disjoncteurs assurent, eux, la protection contre les surcharges et les courts-circuits. Un interrupteur différentiel ne les remplace pas.
Interrupteur différentiel et disjoncteur différentiel : deux fonctions différentes
Un interrupteur différentiel protège contre les défauts d’isolement, mais il doit être associé à des disjoncteurs divisionnaires. Un disjoncteur différentiel réunit dans un seul appareil la fonction différentielle et la protection contre les surintensités. Dans un tableau résidentiel, l’organisation la plus courante repose sur des interrupteurs différentiels en tête de rangée et des disjoncteurs dédiés à chaque circuit.
La norme NF C 15-100 prévoit au minimum deux interrupteurs différentiels dans un logement. Un logement de moins de 35 m² doit disposer d’au moins deux différentiels, tandis qu’un logement de plus de 100 m² en requiert au moins trois. La surface ne suffit toutefois pas à organiser correctement le tableau : il faut aussi tenir compte des circuits, de leur usage et de la protection adaptée à chaque appareil.
Lors de la création ou de la modification d’un tableau, identifiez les circuits, vérifiez le serrage des connexions et testez régulièrement le bouton prévu à cet effet. En cas de doute sur le calibre, le schéma de raccordement ou les exigences d’un équipement particulier, l’intervention d’un électricien qualifié reste la solution la plus sûre.
