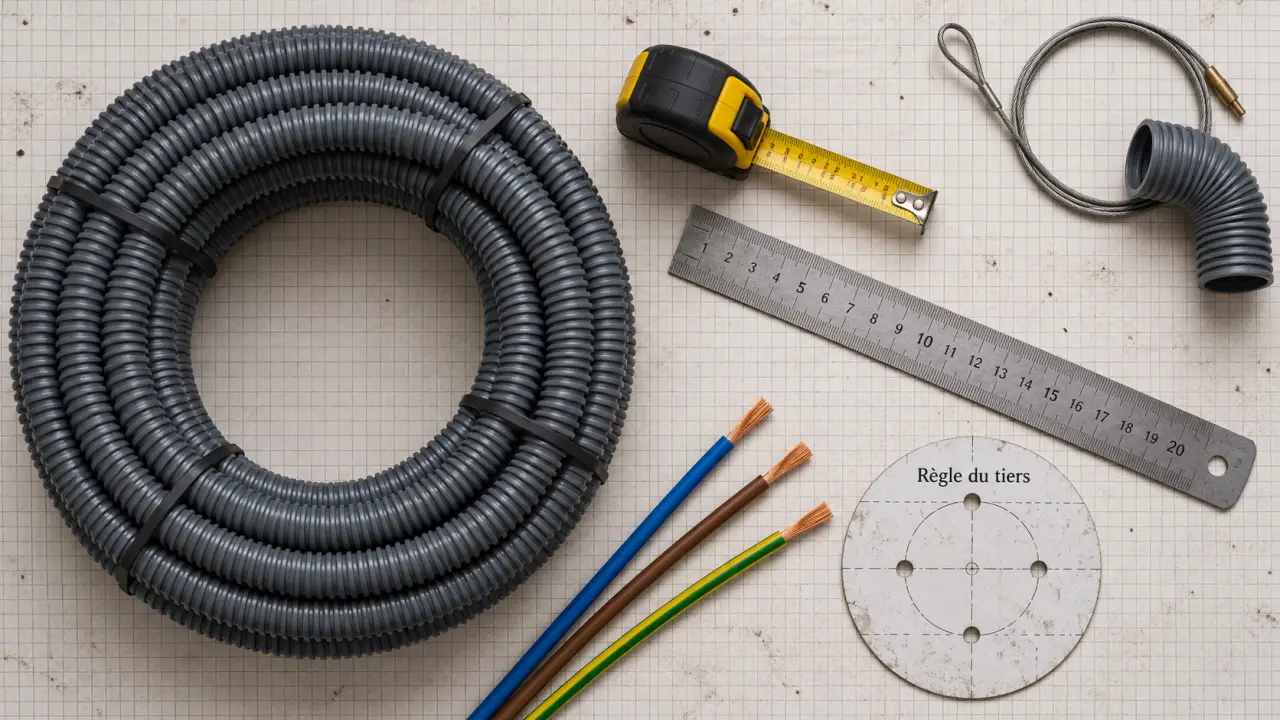

Diamètre des gaines électriques : choisir entre 16, 20 et 25 mm sans gêner le tirage
Publié par : Anaëlle Prévost-Castel — Rédactrice spécialisée en bricolage
Pour trois fils de 1,5 mm², une gaine ICTA de 16 mm sert de repère courant. Pour trois fils de 2,5 mm², on envisage généralement 20 mm, et pour trois fils de 6 mm², 25 mm. Ces indications restent à vérifier selon la capacité intérieure du conduit et la forme du parcours. Le dimensionnement dépend de l’encombrement des conducteurs, isolant compris, et pas seulement de leur section de cuivre.
Les diamètres à retenir pour les configurations courantes
La gaine protège les conducteurs contre les agressions mécaniques et guide leur cheminement jusqu’aux équipements. Si elle est trop petite, le tirage devient difficile et les isolants risquent d’être endommagés. Un diamètre supérieur offre davantage de place pour passer les fils, mais doit rester compatible avec les boîtes, les raccords et l’espace disponible dans la cloison ou le support.
Les diamètres courants des gaines annelées sont 16, 20, 25, 32, 40, 50 et 63 mm, selon les gammes. Le diamètre indiqué correspond généralement au diamètre extérieur. Il ne donne donc pas directement la mesure de l’espace disponible à l’intérieur. Pour dimensionner le conduit, il faut connaître sa section utile ou consulter les indications du fabricant.
| Conducteurs à passer | Diamètre ICTA à envisager | Point de vigilance |
|---|---|---|
| 3 fils de 1,5 mm² | 16 mm | Prévoir plus large si le parcours rend le tirage difficile. |
| 3 fils de 2,5 mm² | 20 mm | Compter tous les conducteurs, terre comprise. |
| 3 fils de 6 mm² | 25 mm | Vérifier la capacité utile et les rayons de courbure. |
| Fils de sections différentes ou câble multiconducteur | À calculer | Utiliser les dimensions extérieures réelles. |
Ces correspondances sont des repères de choix, pas un tableau universel de conformité. Un fil isolé et un câble multiconducteur n’occupent pas le même espace. La configuration réelle compte aussi : nombre de conducteurs, dimensions extérieures et difficulté du parcours. Enfin, le diamètre de la gaine ne détermine pas la section électrique nécessaire. Celle-ci dépend du circuit, de sa protection et de ses conditions d’installation.
Calculer le remplissage sans confondre cuivre et encombrement
La règle du tiers porte sur la section intérieure
La règle du tiers consiste à limiter l’occupation des fils ou câbles à un tiers de la section intérieure de la gaine. Cette marge laisse de la place pour le tirage et facilite le remplacement des conducteurs. Pour un chantier relevant de la NF C 15-100, vérifiez les prescriptions applicables au mode de pose et au système choisi : ce calcul ne suffit pas, à lui seul, à valider toute l’installation.
La relation à utiliser est la suivante : somme des surfaces occupées ≤ section intérieure de la gaine / 3. Avec plusieurs fils identiques, multipliez la surface occupée par un fil par leur nombre. Si les sections diffèrent, calculez chaque encombrement séparément, puis additionnez les résultats. Dans les deux cas, les valeurs doivent correspondre aux dimensions des conducteurs avec leur isolant.
| Section nominale du fil | Surface occupée avec isolant, à titre indicatif |
|---|---|
| 1,5 mm² | 8,55 mm² |
| 2,5 mm² | 11,9 mm² |
| 6 mm² | 22,9 mm² |
| 10 mm² | 36,3 mm² |
| 16 mm² | 50,3 mm² |
Ces valeurs donnent un ordre de grandeur pour comprendre le calcul. L’épaisseur de l’isolant et la construction des fils peuvent varier d’un produit à l’autre. Pour connaître l’encombrement exact et la capacité utile du conduit, reportez-vous au tableau de remplissage ou à la fiche technique du fabricant. Ne déduisez pas la section intérieure à partir du seul diamètre extérieur.
Un exemple concret avec trois fils de 2,5 mm²
Avec une surface indicative de 11,9 mm² par fil, trois conducteurs occupent 35,7 mm². Pour respecter le tiers, la section intérieure de la gaine doit atteindre au moins 107,1 mm². Comparez ce résultat à la section intérieure annoncée par le fabricant. La surface calculée à partir du diamètre extérieur marqué sur la couronne ne convient pas pour cette vérification.
Pour un câble rond, calculez la surface occupée à partir de son diamètre extérieur : S = π × D² / 4, avec π = 3,14159. Le diamètre à utiliser est celui du câble complet. Ne le remplacez pas par la somme des sections de cuivre : l’isolant des conducteurs et la gaine extérieure du câble participent aussi à son encombrement.
Choisir la protection selon le lieu de pose
Un diamètre adapté ne suffit pas si le conduit ne convient pas à son environnement. Avant l’achat, vérifiez notamment la résistance à l’écrasement et aux chocs, le comportement au feu ainsi que l’exposition prévue. Le type de pose compte également : un conduit conçu pour un cheminement intérieur n’a pas automatiquement les caractéristiques requises pour une canalisation enterrée ou une installation apparente.
| Famille | Usage à envisager | Vérification essentielle |
|---|---|---|
| ICTA, annelée et cintrable | Cheminements intérieurs, encastrés ou dans le béton selon le produit | Classement et modes de pose autorisés |
| ICTL, version lisse | Cheminements nécessitant un conduit cintrable lisse | Caractéristiques propres à la gamme |
| IRL, isolant rigide lisse | Pose apparente, notamment en garage ou local technique | Fixations, raccords et conditions d’exposition |
| TPC | Protection des canalisations enterrées | Usage enterré et conditions de sortie du sol |
| MRL, métallique rigide lisse | Environnements nécessitant une protection mécanique renforcée | Corrosion et prescriptions de mise en œuvre |
Les conduits ICA et ICL n’ont pas les mêmes caractéristiques mécaniques que l’ICTA. Ils ne sont donc pas interchangeables sans vérification. Les familles composites CSA et CTL répondent à des besoins particuliers, notamment dans les installations industrielles. Pour les réseaux enterrés, les gaines TPC existent notamment en diamètres de 40 à 160 mm, en couronnes de 25, 50 ou 100 m. Les tubes IRL se rencontrent couramment en longueurs de 2 à 3 m.
Prévoir un parcours qui reste facile à câbler
La longueur et les coudes changent le choix pratique
Deux parcours contenant les mêmes fils peuvent nécessiter des diamètres différents pour rester faciles à équiper. Une longue traversée, plusieurs coudes serrés ou une gaine déformée augmentent les frottements. Dans ces cas, choisir la taille supérieure et revoir le tracé est souvent préférable à forcer sur le tire-fil. Une traction excessive peut compliquer la pose et endommager l’isolant.
Imaginez une nappe que l’on cherche à faire glisser entre des objets disposés sur une table. Une surface libre ne suffit pas si le passage comporte des étranglements. Dans une gaine, le point bloquant peut être un seul coude écrasé ou un raccord mal aligné. Avant de refermer une cloison, contrôlez donc la continuité du passage, ainsi que l’état des raccords, plutôt que de vous fier uniquement au diamètre inscrit sur la couronne.
Gaine nue ou préfilée : choisir selon le chantier
Une gaine nue avec tire-fil permet de choisir le nombre et la section des conducteurs selon le circuit. Une gaine préfilée, généralement proposée avec 2 à 5 conducteurs prédéfinis, simplifie la mise en œuvre si sa composition correspond exactement au besoin. Elle limite toutefois la personnalisation. Une gaine fendue ne remplace pas automatiquement un conduit prévu pour une installation fixe : vérifiez que son usage est adapté à la pose envisagée.
- Séparez courant fort et courant faible en les faisant passer dans des gaines distinctes.
- Protégez les extrémités de la gaine contre le plâtre, les gravats et l’humidité pendant le chantier.
- Utilisez des manchons adaptés et respectez les rayons de courbure indiqués par le fabricant.
- Employez une aiguille et, si nécessaire, un lubrifiant compatible avec les isolants.
- Anticipez les extensions avec une réserve de passage ou une gaine supplémentaire.
Avant l’achat, rassemblez quatre informations : les conducteurs prévus, leur encombrement avec l’isolant, la longueur et la forme du parcours, puis l’environnement de pose. Vous pourrez ainsi choisir un diamètre adapté à la fois au remplissage et à la facilité de tirage. Pour une modification d’installation existante, faites vérifier les choix par un électricien.
