Brancher une prise en série : phase, neutre, terre et erreurs à éviter

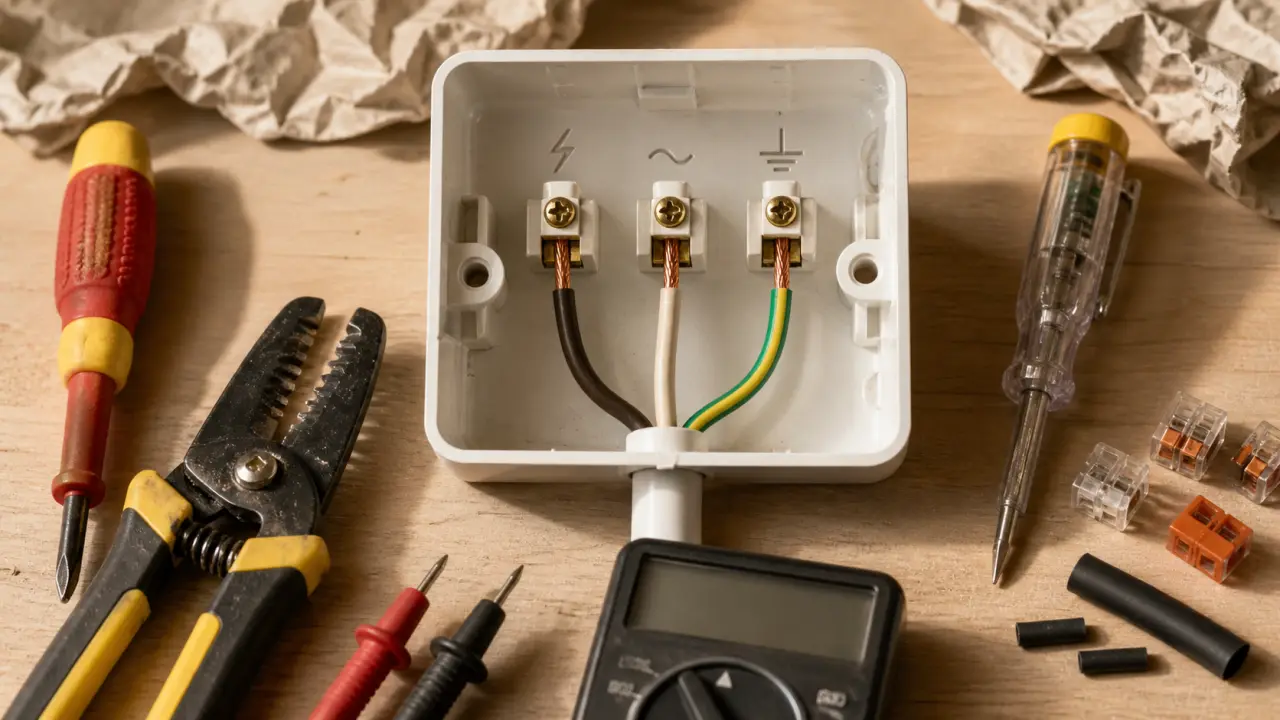

Brancher une prise en série, dans le langage courant du bricolage, consiste à alimenter une nouvelle prise depuis une prise existante ou depuis une seule arrivée électrique. Avant de toucher aux fils, un point doit être clair : dans une installation domestique, les prises ne se câblent pas comme des lampes réellement « en série ». Elles se raccordent par repiquage, avec la phase, le neutre et la terre distribués de prise en prise. C’est cette méthode, et ses précautions, qui sont décrites ici.
Comprendre le principe avant de raccorder les fils
Le branchement recherché permet d’ajouter une ou plusieurs prises de courant sans tirer une nouvelle ligne depuis le tableau électrique. La première prise reçoit l’arrivée du circuit, puis transmet les conducteurs à la prise suivante. Chaque socle doit donc recevoir les mêmes 3 fils : phase, neutre et terre.
Quiz : Maîtriser le repiquage d’une prise
Série ou parallèle : la confusion à éviter
Le terme « prise en série » est très utilisé, mais il peut prêter à confusion. En électricité, un vrai montage en série ferait dépendre chaque appareil du précédent : si un élément est débranché ou défectueux, la continuité du circuit est rompue. Ce n’est pas le fonctionnement attendu pour des prises murales.
Dans une habitation, on parle plutôt de repiquage ou de branchement en parallèle : chaque prise reçoit la phase, le neutre et la terre, et peut fonctionner indépendamment. Vous pouvez ainsi brancher une lampe sur une prise et un chargeur sur une autre sans qu’un point dépende de l’autre.
Les 3 conducteurs à identifier
Une prise de courant avec terre se raccorde avec 3 fils. La phase arrive généralement sur la borne L, le neutre sur la borne N, et la terre sur la borne de protection, souvent repérée par le symbole de terre. Les couleurs aident au repérage, mais elles ne suffisent pas toujours, surtout sur une installation ancienne ou déjà modifiée.
| Conducteur | Rôle | Borne courante | Point de vigilance |
|---|---|---|---|
| Phase | Amène le courant | L | À vérifier avec un testeur de tension |
| Neutre | Assure le retour du courant | N | Ne pas l’inverser par habitude |
| Terre | Protège en cas de défaut | Borne de terre | Indispensable pour les prises avec terre |
Matériel, section de câble et prérequis de sécurité
Un branchement propre se prépare avant d’ouvrir la prise. Il faut disposer des bons outils, de conducteurs adaptés et d’un moyen fiable pour contrôler l’absence de tension. La sécurité ne repose pas sur l’improvisation, mais sur une méthode constante et simple à suivre.
Les outils utiles pour travailler proprement
Prévoyez un tournevis isolé adapté aux vis de la prise, une pince coupante, une pince à dénuder, un testeur de tension et, si possible, un multimètre. Des connecteurs rapides ou des dominos peuvent être nécessaires selon le type d’appareillage et la place disponible dans le boîtier d’encastrement. Des gants isolants et des lunettes de protection apportent un complément de sécurité utile, notamment en rénovation.
Si vous installez une nouvelle prise en saillie, une goulotte peut protéger le câble entre deux points. En encastré, le cheminement doit être prévu avec soin : le câble ne doit pas être pincé, écrasé ni laissé libre dans une zone où il pourrait être endommagé. Un montage propre se joue souvent dans ces détails.
1,5 mm² ou 2,5 mm² : ne pas choisir au hasard
Les sections de câble souvent rencontrées pour ce type d’installation sont 1,5 mm² et 2,5 mm². Le choix dépend du circuit existant, de sa protection au tableau et de l’usage prévu. Il ne faut pas mélanger les sections ni prolonger un circuit sans vérifier sa cohérence avec la norme NF C 15-100.
Un ajout de 2 ou 3 prises proches peut sembler simple, mais la limite réelle dépend de l’ensemble du circuit, pas seulement du mur que vous avez devant vous. Si le circuit alimente déjà plusieurs prises ou des appareils puissants, le risque principal est la surcharge, avec échauffement possible des conducteurs et des connexions.
Raccordement pas à pas : la méthode fiable
Avant toute intervention, coupez le courant au tableau électrique, de préférence au disjoncteur principal si vous n’êtes pas certain du circuit concerné. Vérifiez ensuite l’absence de tension sur la prise avec un testeur. Cette vérification reste indispensable même si la lampe de la pièce est éteinte, car un interrupteur ne garantit pas qu’une prise n’est plus alimentée.
Préparer les fils sans les fragiliser
Démontez la plaque de finition puis sortez délicatement le mécanisme de la prise. Repérez les conducteurs existants et observez l’espace disponible. Dénudez les nouveaux fils sur la longueur recommandée par le fabricant de la prise ou du connecteur. Un fil trop peu dénudé risque un mauvais contact ; un fil trop dénudé laisse apparaître du cuivre, ce qui augmente les risques de contact accidentel.
Les conducteurs doivent trouver leur place sans tension mécanique, sans torsion excessive et sans être compressés par le mécanisme. Laissez une légère réserve de fil pour faciliter les contrôles futurs, mais évitez l’excès de longueur, qui crée un paquet difficile à refermer. Cette organisation discrète fait souvent la différence entre une prise durable et une connexion qui se desserre au fil des manipulations.
Relier phase, neutre et terre de prise en prise
Le principe est simple : chaque conducteur entrant doit être prolongé vers la prise suivante en respectant sa fonction. La phase reste avec la phase, le neutre avec le neutre, la terre avec la terre. Sur une prise à bornes doubles, vous pouvez raccorder l’arrivée et le départ directement sur les emplacements prévus. Sinon, utilisez des connecteurs adaptés pour répartir proprement les fils.
- Coupez l’alimentation et contrôlez l’absence de tension.
- Identifiez la phase, le neutre et la terre.
- Dénudez les conducteurs sans entailler le cuivre.
- Raccordez la phase sur L, le neutre sur N et la terre sur la borne de protection.
- Reproduisez le même raccordement vers la prise suivante.
- Serrez ou enclenchez fermement chaque connexion.
- Replacez les fils sans les pincer, puis fixez la prise.
Contrôler l’installation avant de l’utiliser
Une fois les prises fixées, ne branchez pas immédiatement un appareil sensible. Remettez le courant, puis testez chaque prise avec un testeur de prise ou un multimètre. Le but est de vérifier que l’alimentation est bien présente, que les bornes sont correctement raccordées et que la terre est continue lorsque l’installation en comporte une.
Les signes d’un branchement à reprendre
Si une prise ne fonctionne pas, si le disjoncteur déclenche, si une odeur de chaud apparaît ou si un mécanisme chauffe anormalement, coupez immédiatement le courant. Les causes fréquentes sont un mauvais serrage, une inversion de conducteurs, un fil mal engagé dans une borne ou un contact entre deux parties conductrices.
- Disjoncteur qui saute : possible court-circuit ou défaut d’isolement.
- Une seule prise fonctionne : départ vers la prise suivante mal raccordé.
- Test de terre incorrect : continuité de terre absente ou mauvais raccordement.
- Échauffement : serrage insuffisant, section inadaptée ou surcharge.
Dans le doute, ne multipliez pas les essais. Un défaut électrique ne se règle pas en réarmant plusieurs fois le disjoncteur. Il faut rouvrir hors tension, contrôler les connexions, puis tester de nouveau avec méthode.
Normes, limites et cas où appeler un électricien
La norme NF C 15-100 encadre les installations électriques domestiques. Elle vise notamment à limiter les risques de surcharge, à assurer la protection des personnes et à garantir une installation cohérente. Même pour un ajout qui paraît mineur, la conformité du circuit existant compte autant que le branchement de la nouvelle prise.
Prise sans terre, installation ancienne : prudence renforcée
Une prise sans terre ne doit pas être transformée en prise avec terre par simple changement de façade. La terre doit exister réellement et être raccordée correctement. Elle réduit le risque d’électrocution en cas de défaut sur un appareil, mais elle n’a aucun rôle protecteur si le fil n’est pas présent ou s’il n’est pas continu jusqu’au tableau.
Dans une installation ancienne, les couleurs de fils peuvent ne pas correspondre aux usages actuels. Il est alors indispensable de tester plutôt que de supposer. Si vous découvrez des conducteurs abîmés, des dominos surchargés, des boîtiers trop petits ou une absence de protection claire au tableau, l’intervention d’un électricien devient la solution la plus sûre.
Les erreurs les plus risquées
Les erreurs à éviter sont presque toujours les mêmes : travailler sous tension, oublier la terre, serrer trop faiblement, mélanger des fils sans repérage ou ajouter des prises sur un circuit déjà très sollicité. Une multiprise permanente branchée sur une nouvelle prise n’est pas une solution de câblage : elle peut concentrer la charge au même endroit et provoquer un échauffement.
Si vous devez alimenter des appareils puissants, créer une ligne dédiée, déplacer une prise dans une pièce humide ou reprendre un tableau électrique, ne vous limitez pas à un repiquage. Un professionnel pourra vérifier la section, la protection, la continuité de terre et la conformité globale avant la mise en service.
